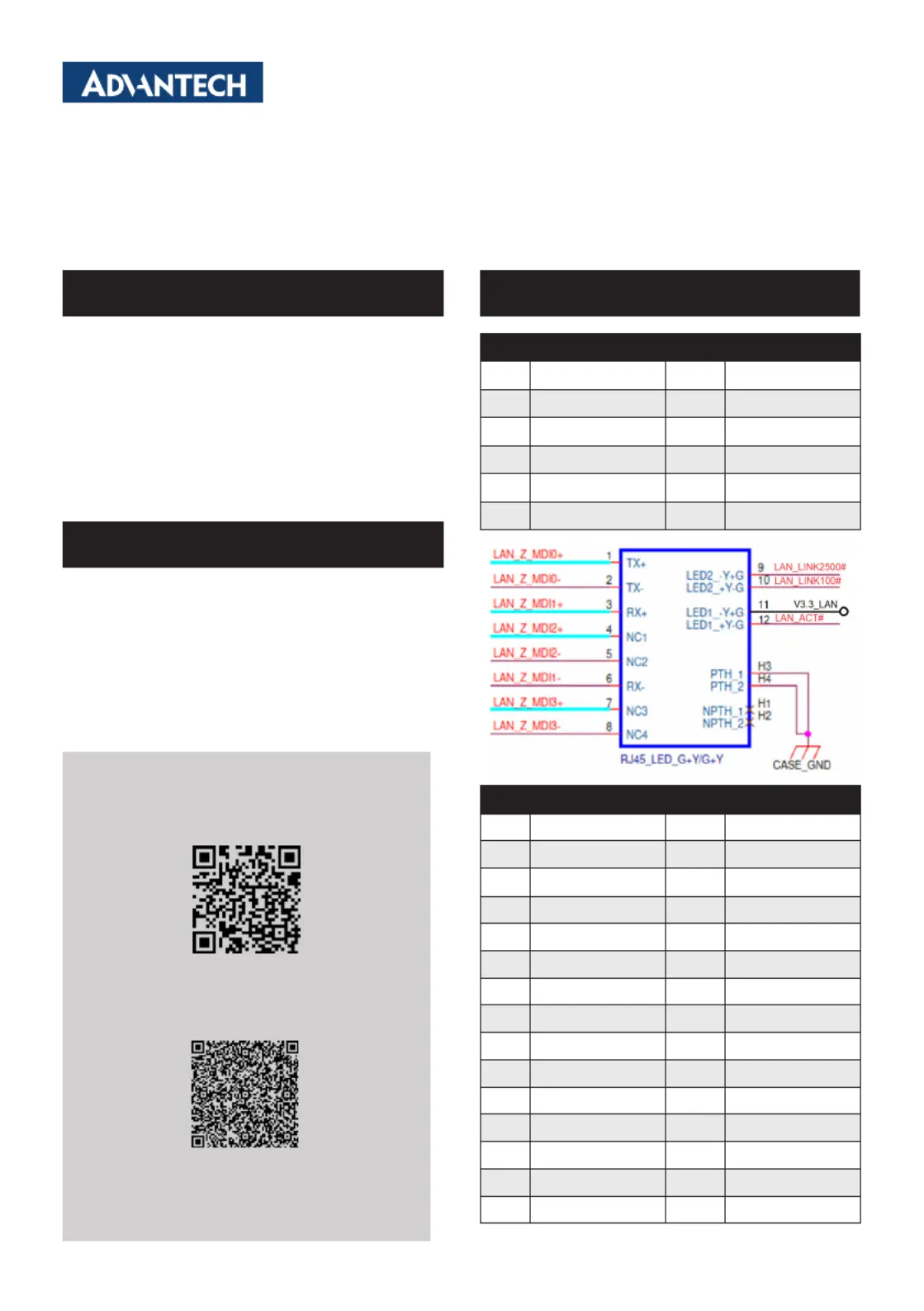

PCM-34R1TP Startup Manual 1
Before installation, please make sure that you have:
1. 1 x M.2 B+M key card with controller
2. 1 x RJ45 I/O plate with iDoor bracket
3. 1 x Wired cable
4. 1 x Startup manual
5. 1 x Warranty card
If anything is missing or damaged, contact your distributor
or sales representative immediately.
The support documentation and drivers can be accessed
from Advantech website.
• Documentation
- Datasheet
- StartUp
• Drivers
PCM-34R1TP
Intel
®
I225, 2.5Gb/s, IEEE 1588, TSN, RJ45*1,
M.2 B+M key (3042, PCIe*1)
Startup Manual
PIN Assignment of RJ45 Connector
PIN1 MDI0+ PIN7 MDI3+
PIN2 MDI0- PIN8 MDI3-
PIN3 MDI1+ PIN9 LINK2500#
PIN4 MDI2+ PIN10 LINK100#
PIN5 MDI2- PIN11 +V3.3_LAN
PIN6 MDI1- PIN12 ACT#
CN1 - IO Board to M.2 B+M key Cabling
1 GND 22 GND
2 PCIE_TX+ 23 SMBUS_DAT
3 PCIE_TX- 24 SMBUS_CLK
4 GND 25 GND
5 PCIE_RX+ 26 PERST#_CN
6 PCIE_RX- 27 PCIE_CLKREQ#
7 GND 28 GND
8 PCIE_CLK+ 29 +V3.3
9 PCIE_CLK- 30 +V3.3
10 GND 31 PCIE_WAKE#
11 NA 32 +V3.3
12 NA 33 +V3.3
13 GND 34 W_DISABLE#
14 NA 35 +V3.3
15 NA 36 +V3.3
Packing List
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
For technical support and service, please visit our sup-
port website for PCM-34R1TP at:
http://support.advantech.com.tw/
This manual is for the PCM-34R1TP.
Part No. 204334R100
Printed in China
1st Edition
May 2024
Documentation/Software Support
PIN Assignment
