Pagina 1/4
final page size: (A4) 210 x 297mm
D WALTe
, Richard-Klinger-Strase 11 D-65510, Idstein, Germany (NOV16) Form # N497431 Copyright © 2016
D WALTe
Dansk
DCE5601
Klæbende materialeholdersæt
*klæbende dispenser medfølger ikke
Skal anvendes med DCE560, DCE571 eller DCE580
D WALTe
har forpligtet sig til at levere sikre produkter i en høj kvalitet.
ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du slukke
for enheden og tage batteriet ud, før du foretager justeringer eller fjerner/
installerer tilbehør. En utilsigtet start kan forårsagekvæstelser.
ADVARSEL: Opbevar dette dokument sammen med betjeningsvejledningen for
fremtidig brug.
ADVARSEL: Må ikke anvendes i forbindelse med levnedsmidler.
FORSIGTIG: Må kun rengøres med terpentin.
Komponenter (Fig. A, B)
1
Patronholder
2
Stempel
3
Stempelskrue
4
Stempelstang
5
Stempelstangudløser
6
Holdemanchet
Udskiftning af materialeholdere (Fig. A, B)
1. Skru skrue
3
ud med en skruetrækker og tag stemplet
2
af stempelstangen
4
.
2. Løsn partronholderen fra monteringskraven
6
og tag patronholderen ud.
3. Tryk på og hold stempelstangudløseren
5
inde, og træk stempelstangen fuldkommen
ud af enheden.
4. Hold stempelstangudløseren
5
trykket ind og sæt en ny stempelstang ind i enheden.
5. Skru den nye patronholder ind i monteringskraven.
6. Skru skruen gennem stemplet på enden at stempelstangen.
Deutsch
DCE5601
Klebstoffhalter-Set
*Klebstoffspender nicht enthalten
Zur Verwendung mit DCE560, DCE571 oder DCE580
D WALTe
setzt sich dafür ein, nur hochwertige, sichere Produkte zu liefern.
WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie
das Gerät aus und entfernen Sie den Akku, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes
Anlaufen kann Verletzungen verursachen.
WARNUNG: Bewahren Sie dieses Handbuch zusammen mit der Bedienungsanleitung
zur späteren Einsichtnahme auf.
WARNUNG: Nicht zur Zubereitung von Speisen verwenden.
VORSICHT: Nur mit Reinigungsbenzin reinigen.
Inhalt (Abb. A, B)
1
Kartuschenhalter
2
Kolben
3
Kolbenschraube
4
Kolbenstange
5
Kolbenstangenauslöser
6
Montagekragen
Austauschen von Materialhaltern (Abb. A, B)
1. Entfernen Sie mit einem Schraubendreher die Schraube
3
und trennen Sie den Kolben
2
von der Kolbenstange
4
.
2. Lösen Sie den Kartuschenhalter von Montagekragen
6
und nehmen Sie den
Patronenhalter heraus.
3. Halten Sie den Kolbenstangenauslöser
5
gedrückt und ziehen Sie die Kolbenstange
vollständig aus dem Gerät heraus.

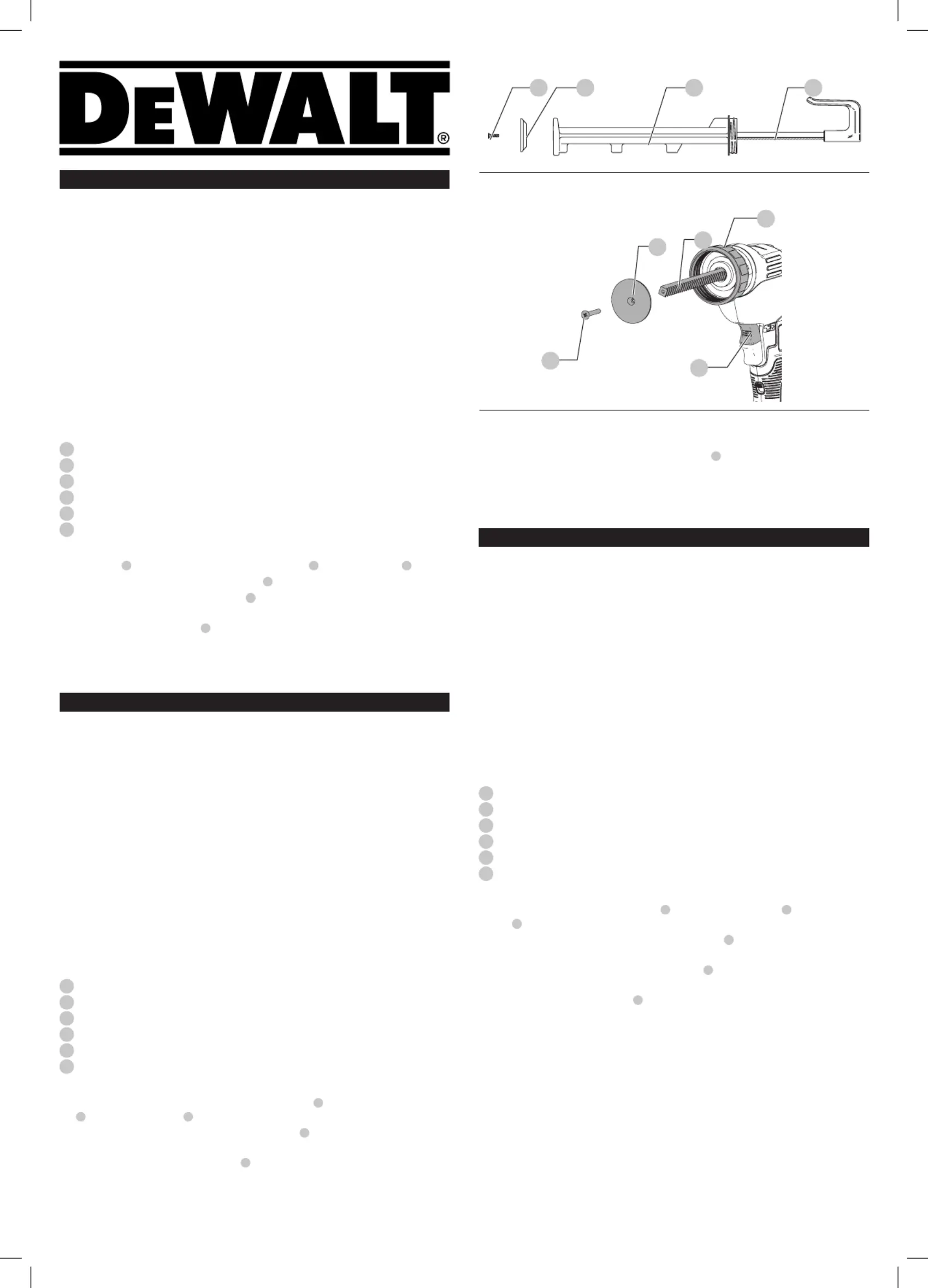

Fig. A
Fig. B
3
2
4
6
5
1 423
*
English
DCE5601
Adhesive Material Holder Kit
*adhesive dispenser not included
To be used with DCE560, DCE571 or DCE580
D WALTe
is committed to providing high quality safe products.
WARNING: To reduce the risk of serious personal injury, turn unit off and
remove the battery pack before making any adjustments or removing/
installing attachments or accessories. An accidental start-up can causeinjury.
WARNING: Retain this document with the instruction manual for future reference.
WARNING: Do not use for foodpreparation.
CAUTION: Clean with mineral spirits only.
Components (Fig. A, B)
1
Cartridge holder
2
Plunger
3
Plunger screw
4
Plunger rod
5
Plunger rod release trigger
6
Mounting collar
To Change Material Holders (Fig. A, B)
1. Using a screwdriver, remove the screw
3
and separate the plunger
2
from the plunger
rod
4
.
2. Loosen the cartridge holder from the mounting collar
6
and remove the cartridge
holder.
3. Depress and hold the plunger rod release trigger
5
and pull the plunger rod completely
out from the unit.
4. With plunger rod release trigger
5
depressed, insert new plunging rod into theunit.
5. Screw the new cartridge holder into the mountingcollar.
6. Install screw through the plunger onto the end of the plungingrod.
4. Setzen Sie bei gedrücktem Kolbenstangenauslöser
5
eine neue Kolbenstange in das
Gerät ein.
5. Schrauben Sie den neuen Kartuschenhalter in den Montagekragen ein.
6. Bringen Sie die Schraube durch den Kolben hindurch am Ende der Kolbenstange an.
