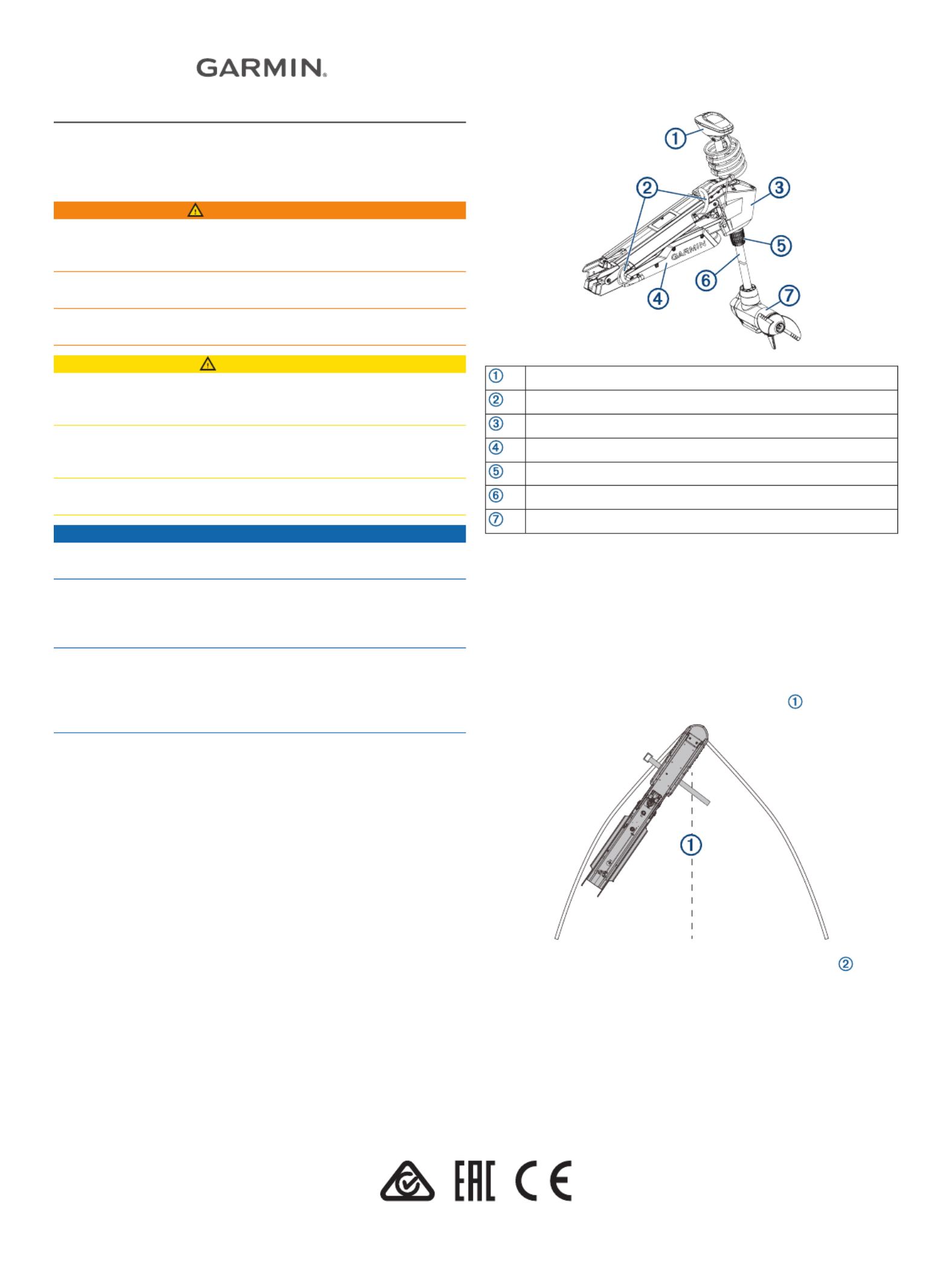

Pagina 1/8
FORCE® TROLLINGMOTOR
INSTALLATIE-INSTRUCTIES
Aan de slag
WAARSCHUWING
Laat de motor niet draaien wanneer de schroef uit het water is.
Contact met de draaiende schroef kan ernstig letsel tot gevolg
hebben.
Gebruik de motor niet in gebieden waar u of andere mensen in
het water in contact kunnen komen met de draaiende schroef.
Koppel de motor altijd los van de accu voordat u de schroef
reinigt of er onderhoud aan uitvoert, om letsel te voorkomen.
VOORZICHTIG
Houd bij het opbergen of aanbrengen van de motor rekening
met het risico van beknelling door of contact met bewegende
delen, wat letsel tot gevolg kan hebben.
Let bij het opbergen of aanbrengen van de motor op gladde
oppervlakken rond de motor. Uitglijden bij het opbergen of
aanbrengen van de motor kan letsel tot gevolg hebben.
Draag altijd een veiligheidsbril, oorbeschermers en een
stofmasker tijdens het boren, zagen en schuren.
LET OP
Controleer voordat u gaat boren of zagen wat zich aan de
andere kant van het oppervlak bevindt.
Om schade aan uw boot te voorkomen, moet dit toestel worden
gemonteerd door een gekwalificeerde nautische installateur.
Voor een juiste installatie is speciale kennis van nautische
elektronische systemen vereist.
Na gebruik van de motor in zout water of brak water, moet u de
hele motor met schoon water afspoelen en een siliconenspray
op waterbasis aanbrengen met een zachte doek. Spuit geen
waterstralen op de bovenkant van de asdop wanneer u de motor
schoonspoelt.
Benodigd gereedschap en accessoires
• Boormachine en 5/16 inch (8 mm) boor
• Nr. 1 en nr. 2 kruiskopschroevendraaiers
• Inbussleutels van 3 mm en 4 mm (twee sleutels van 4 mm
aanbevolen)
•9
/16 inch (14 mm) dopsleutel
• Momentsleutel
• Stroomonderbreker geschikt voor 60 A continu
• Stekker en aansluiting voor trollingmotor geschikt voor 60 A
of hoger (optioneel)
• Draad met een dikte van 6, 4 of 2 AWG (16, 25 of 35 mm
2)
voor verlengen van de stroomkabel
• Soldeermiddel en krimpkousen voor het verlengen van de
stroomkabel
•1
/4-20 (M6x1) bolkopbouten van roestvrij staal (als de
meegeleverde bouten niet lang genoeg zijn om de motor aan
het dek te bevestigen)
De installatie voorbereiden
Overzicht van het toestel
Asdop
Stroom- en transducerconnectors
Stuurinrichting
Steun
Ring voor diepteaanpassing
As
Schroefmotor
Aandachtspunten bij de montage
Neem deze aandachtspunten in acht bij het kiezen van een
montagelocatie.
• U moet de motor op de boeg van uw boot monteren.
• Het wordt aanbevolen om de motor aan de bakboordzijde
van de boeg te monteren, maar als het nodig is, kunt u de
motor ook aan de stuurboordzijde monteren.
• U moet de steun zo monteren dat de uitgeklapte motor zich
zo dicht mogelijk bij het midden van de boot bevindt.
• U moet de steun zo monteren dat de beschermrand over
het dolboord van de boot hangt.
GUID-6360FBE3-F330-46AA-85ED-65D27799C5BC v4Februari 2020
