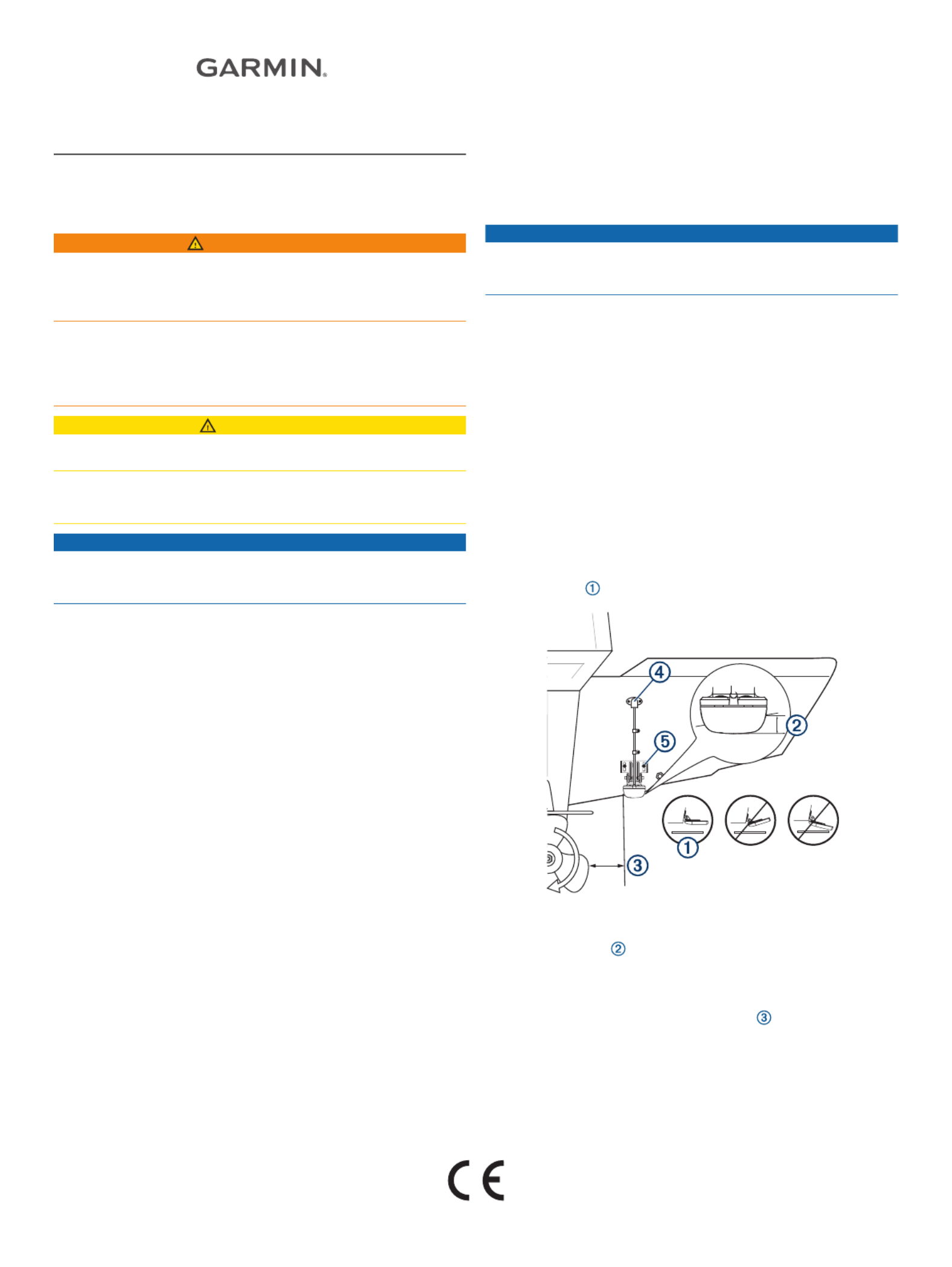

GT36UHD/GT56UHD
TRANSDUCERS
INSTALLATIE-INSTRUCTIES
Belangrijke veiligheidsinformatie
WAARSCHUWING
Lees de gids in de Belangrijke veiligheids- en productinformatie
verpakking van de kaartplotter of viszoeker voor
waarschuwingen met betrekking tot het product en andere
belangrijke informatie.
U bent verantwoordelijk voor de veilige en voorzichtige besturing
van uw vaartuig. Sonar is een hulpmiddel dat u meer informatie
geeft over het water onder uw boot. Het ontheft u echter niet van
uw verantwoordelijkheid om het water rond uw boot in de gaten
te houden tijdens het navigeren.
VOORZICHTIG
Het niet in overeenstemming met deze instructies installeren en
onderhouden van dit toestel kan leiden tot schade of letsel.
Draag altijd een veiligheidsbril, oorbeschermers en een
stofmasker tijdens het boren, zagen en schuren om mogelijk
persoonlijk letsel te voorkomen.
LET OP
Controleer voordat u gaat boren of zagen wat zich aan de
andere kant van het oppervlak bevindt om schade aan het
vaartuig te voorkomen.
Om de beste prestaties te garanderen en schade aan uw boot te
voorkomen, moet u het Garmin® toestel aan de hand van de
volgende instructies installeren.
Lees alle installatie-instructies zorgvuldig door voordat u met de
installatie begint. Als u problemen ondervindt tijdens het
installeren, kunt u voor meer informatie terecht op
support.garmin.com.
Software-update
U moet de Garmin kaartplotter-software bijwerken als u dit
toestel installeert. Raadpleeg voor instructies over het bijwerken
van de software de gebruikershandleiding van uw kaartplotter
op .support.garmin.com
Benodigde materialen
• Kruiskopschroevendraaier, nr. 2
Steun voor spiegelmontage
• Boormachine
• Boortjes: 4 mm (5/32 in.), 3,2 mm (1/8 in.), 25 mm (1 in.)
• Afdekband
• Watervaste kit
Steun elektrische motor
• Waterdichte tape
Aandachtspunten bij de montage
Voor de beste prestaties met de minste ruis en interferentie
dient u de transducerkabel uit de buurt te houden van
startkabels, accu's en accudraden in de hut, accu's en
accudraden van de elektrische motor en hoogspanningsdraden,
zoals draden van de radar, audioversterker en
stuurautomaatpomp.
Als de transducerkabel niet lang genoeg is om de kaartplotter te
bereiken, kunt u een verlengkabel toevoegen (Garmin
onderdeelnummer 010-11617-42 of 010-11617-32, niet
meegeleverd). Trek de kabel niet verder uit dan 9 m (30 ft.) om
signaalverlies te voorkomen.
De transducer voorbereiden op langdurige
blootstelling aan water
LET OP
Gebruik geen aceton of producten op acetonbasis op de
transducer. Aceton beschadigt de plastic behuizing van de
transducer.
Wanneer u een transducer op een boot monteert die veel in het
water ligt, moet u een coat aanbrengen op de transducer en
bevestigingsmaterialen met een aangroeiwerende verf op
waterbasis om aangroei te voorkomen.
1Schuur de transducer en bevestigingsmaterialen licht op met
fijn schuurpapier.
2Maak de transducer en bevestigingsmaterialen schoon met
isopropylalcohol.
3Breng een aangroeiwerende verf op waterbasis aan op de
transducer en bevestigingsmaterialen.
De transducer aan de spiegel van een boot
vastmaken
Aandachtspunten voor de montageplek
• De transducer moet evenwijdig aan de waterlijn worden
gemonteerd .
• De transducer moet 3,5 mm (0,125 in.) onder een
glasvezelromp uitsteken of 10 mm (0.375 in.) onder een
aluminium romp .
• Op boten met buitenboord- of binnen- en
buitenboordmotoren moet de transducer zo dicht mogelijk bij
de middenlijn van de spiegel worden gemonteerd, maar
minimaal 38 cm (15 in.) van de schroef .
• Als de schroef met de klok mee draait als de boot beweegt,
moet de transducer aan de stuurboordkant worden
gemonteerd (de rechterkant wanneer u naar de voorkant van
de boot kijkt).
• Als de schroef tegen de klok in draait als de boot beweegt,
moet de transducer aan de bakboordkant worden
GUID-24516B07-7980-45F4-972C-79F74FE21812 v1Oktober 2020
