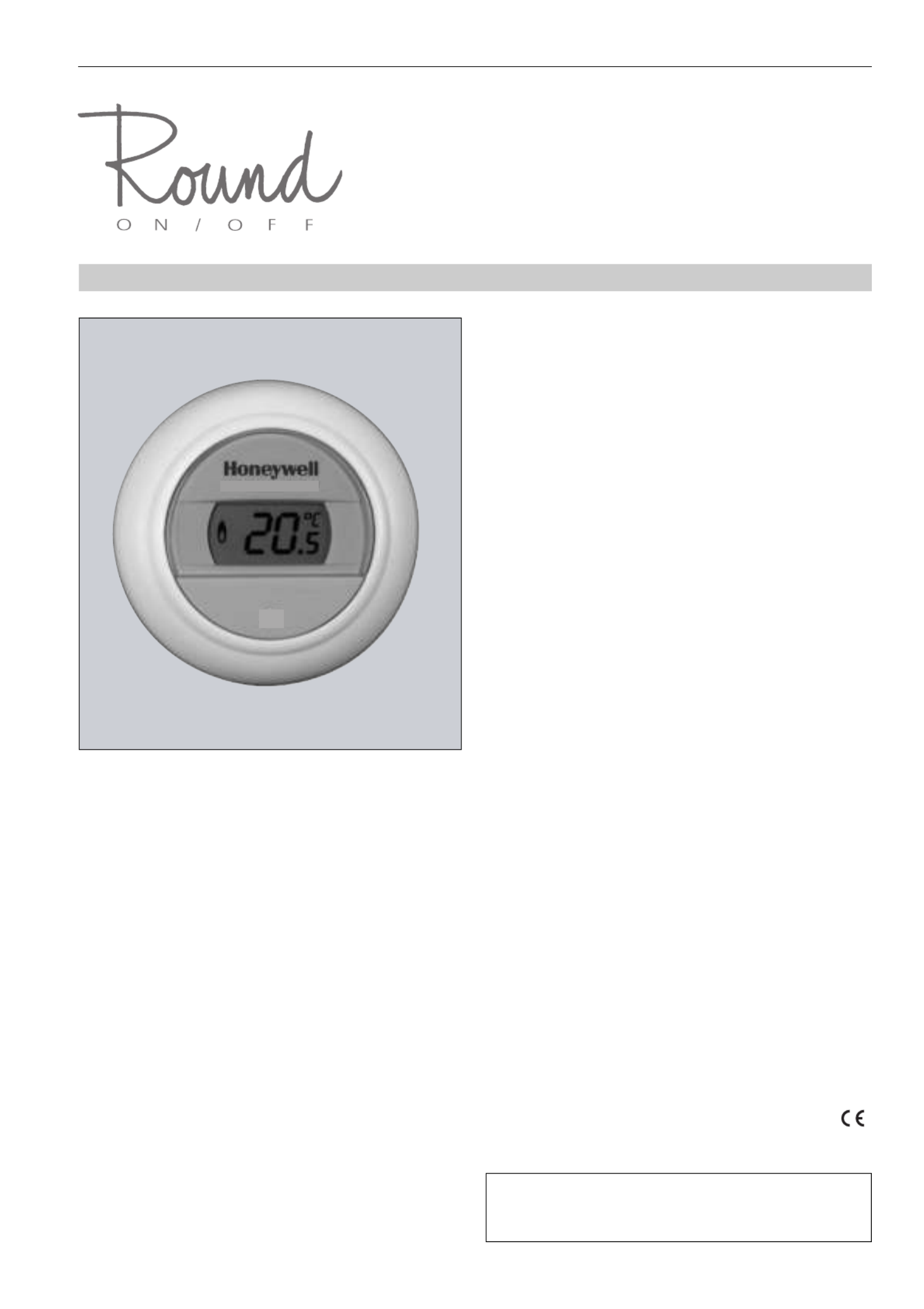

1
Honeywell
PRODUCTINFORMATIE
T87G1006
AAN/UIT KAMERTHERMOSTAAT
NL0H-0002NL15 R0203
KENMERKEN
• Eenvoudige en gebruikersvriendelijke bediening door ver-
draaiing van de instelring, voor het wijzigen van de inge-
stelde temperatuur.
• Op een halve graad nauwkeurig instelbaar.
• Groot scherm dat informatie geeft over de heersende
ruimtetemperatuur.
• Vlamsymbool in het scherm geeft aan wanneer er warmte-
behoefte is.
• Werkt zonder batterijen, voeding vindt plaats via het cv-
toestel.
• Zwakstroom (24 Volt) aan/uit-regeling.
• Eenvoudige montage, past op montagegaten van de
bekende Honeywell Round en op een inbouwlasdoos.
Extra grote afdekplaat leverbaar (MPL1001-W).
TOEPASSING
De Round On/Off is een digitale zwakstroom kamerthermo-
staat die zeer nauwkeurig regelt. De Round On/Off is geschikt
voor aan/uit-regeling van de meeste cv-installaties.
In het scherm wordt, naast de actuele ruimtetemperatuur, de
warmtebehoefte getoond.
De Round On/Off werkt zonder batterijen. De voeding vindt
plaats via het cv-toestel.
TECHNISCHE GEGEVENS
Voedingsspanning
Nominaal : 24 Volt, wisselstroom (50 Hz) of gelijkstroom
Minimaal : 18 Volt
Maximaal : 30 Volt
Bij spanningsuitval blijven uitlezing en instelling een halfuur
gehandhaafd.
Schakelstroomsterkte
Nominaal : 0,02...1,2 A
Inschakelen : 3,5 A (maximaal)
Stroomopname uit regelcircuit (power stealing)
Temperatuurinstelbereik
5..35 °C in stappen van 0,5 °C.
Elektrische aansluiting
• Twee aansluitklemmen voor draden van 0,15 tot 1,5 mm2
(kerndoorsnede).
• Polariteitongevoelig (draden mogen worden verwisseld,
bestaande bedrading kan worden gebruikt).
• Invoer bedrading aan achterzijde van de montageplaat,
door vergrootbare kabelinvoeropening.
Ingeschakeld : circa 2,5 mA
Uitgeschakeld: circa 1,8 mA (bij ontladen supercondensator)
circa 0,25 mA (bij opgeladen supercondensa-
tor)
Maximum aantal schakelingen per uur
Standaard : 6 keer per uur.*
(fabrieksinstelling)
Montage
Direct op de wand of op een inbouwlasdoos.
Afmetingen
Diameter grondplaat : 82,5 mm.
Wandplaat met vergrote diameter : 95,0 mm,
(type MPL1001-W, afzonderlijk te bestellen).
Omgevingscondities
Temperatuur: in bedrijf : 0...40 °C,
buiten bedrijf : -10...55 °C.
Vochtigheid: 0...90 % (relatieve vochtigheid),
niet condenserend, niet corrosief.
Goedkeuringen
Voldoet aan EC-richtlijnen (Laagspanning en EMC).
* Aanpassing van het aantal schakelingen aan de snel-
heid van de warmteoverdracht is mogelijk door wijziging
van het aantal schakelingen per uur (naar keuze 3, 6, 9
of 12 keer per uur). Raadpleeg uw installateur.
