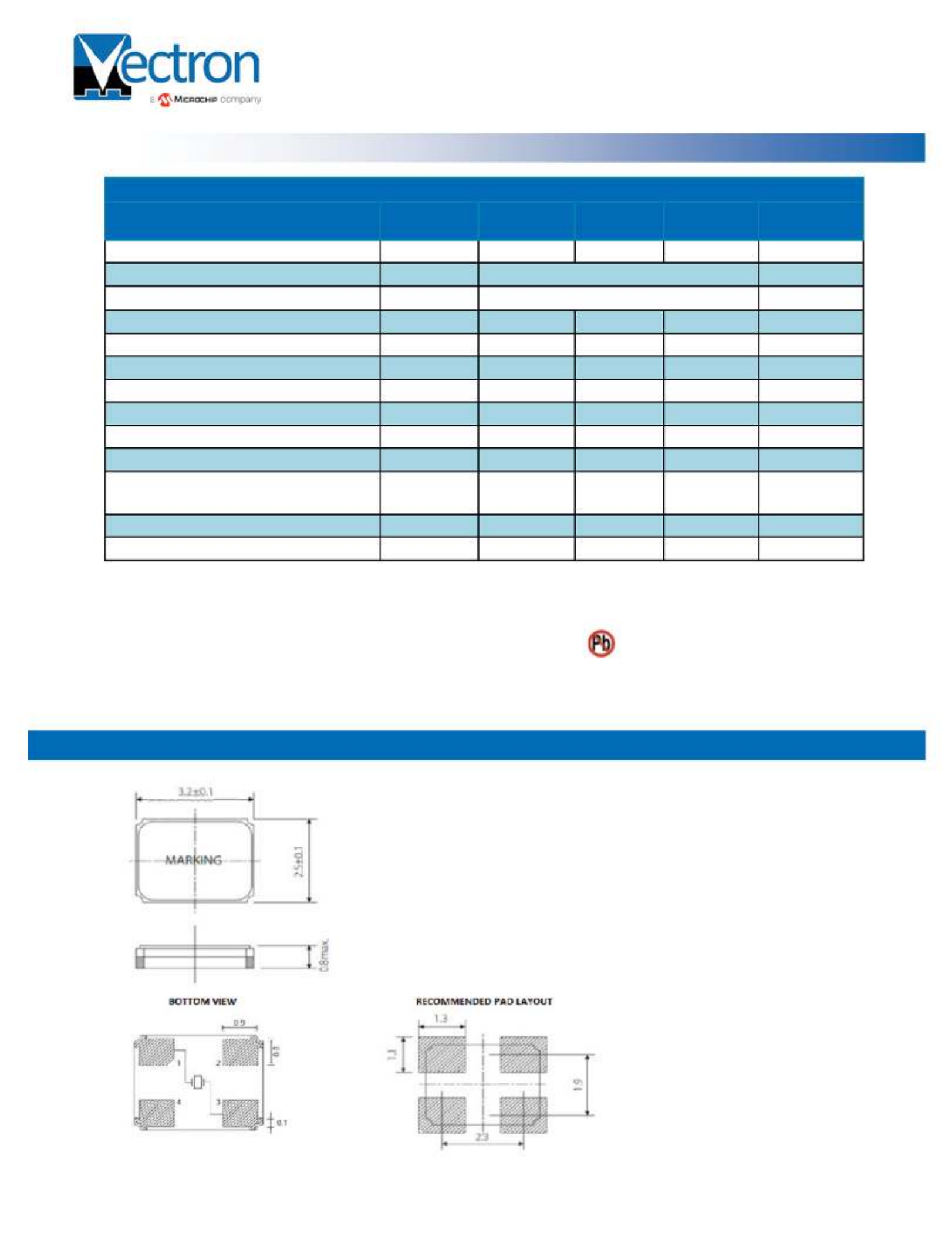

VXM7-9030-24M3050000
Features
Applications
3.2 x 2.5mm Crystal
AEC-Q200 Qualifi ed
Page1
Notes:
1. Referenced to the Frequency at 25 °C.
2. Frequency measured at 25 °C ± 3 °C.
Helping Customers Innovate, Improve & Grow
Product is compliant to RoHS directive and fully compatible with lead free assembly.
Block Diagram
XX
XX
X
Y
Y
Y
W
W
W
W
WW
Yw
Yw
Y
w
W
W
Table 1. Electrical Performance
Parameter Symbol Min. Typ Max Units
Nominal Frequency1FNOM 24.305 MHz
Mode Fundamental, AT - Cut
Operating Temperature Range TOP -40/105 °C
Stability Over T
OP
2FSTAB ±15 ppm
Frequency Tolerance2FTOL ±10 ppm
Load Capacitance CL7 pF
Shunt Capacitance Co1.5 pF
Motional Capacitance C14.7 fF
ESR 25 50 ohms
Drive Level 10 200 uW
Aging / 1st year (at 25 °C)
10 years (at 25 °C)
F
AGE ±5
±15
ppm
Insulation Resistance 500 MOhm
Storage Temperature TSTO -40 125 °C
Package Drawing
All Dimensions in mm
Marking
XXMXX
VYYMC
where
XXMXX = Frequency
V = VECTRON
YY = Year (Ex 19: 2019)
M = Month (A:Jan, B: Feb, C: March...)
C = Manufacturing Location
