INSTALLATION INSTRUCTIONS NK397B
© Panduit Corp. 2008
N KET EY
NETWORK COMPONENTS
CONTRACTOR GRADE
E-mail:
cs@panduit.com
Fax:
866-449-1702
For Instructions in Local Languages
and Technical Support:
www.panduit.com/resources/install_maintain.asp www.panduit.com
Page 1 of 1

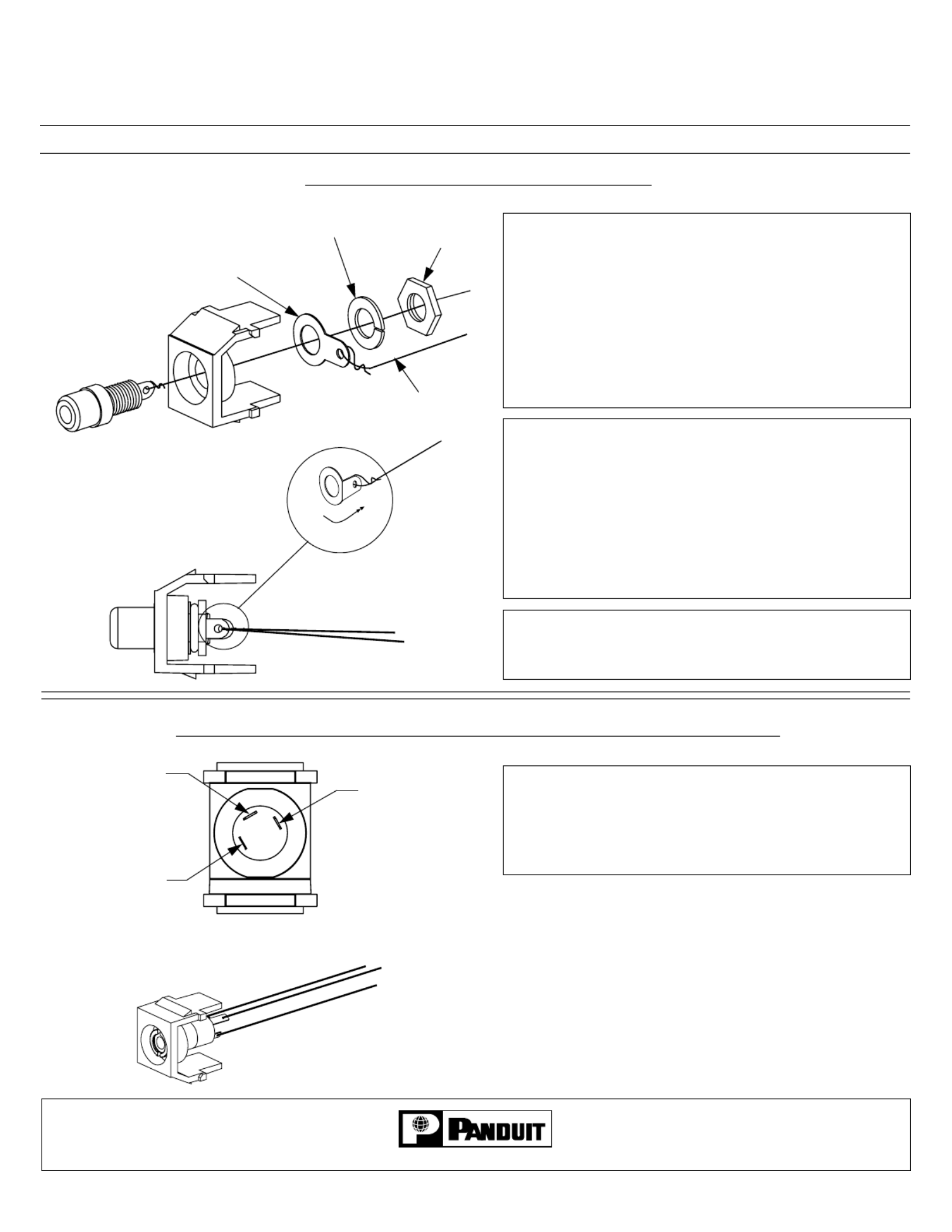

N KET EY Solder Type Connectors
Part Numbers: NKRSMB**Y, NKRSMR**Y, NK35MSS**
STEP ONE
A. SLIDE SOLDER RING, LOCKWASHER, AND NUT
ONTO SIGNAL WIRE.
B. PULL SIGNAL WIRE THROUGH MODULE.
C. LOOP WIRE THROUGH HOLE IN RCA AND TWIST.
D. SOLDER WIRE TO BACK OF RCA.
STEP TWO
A. ASSEMBLE SOLDER RING, LOCKWASHER, AND
NUT TO RCA-MODULE SUBASSEMBLY.
B. LOOP GROUND WIRE THROUGH SMALL HOLE IN
SOLDER RING AND TWIST.
C. SOLDER GROUND WIRE TO SOLDER RING.
STEP THREE
A. BEND SOLDER RING TAB 90°.
SOLDER RING
LOCKWASHER NUT
90°
A. REFER TO FIG. 1 FOR WIRE PLACEMENT.
B. SOLDER WIRES TO CORRECT TABS ON THE BACK
OF CONNECTOR.
GROUND WIRE
Fig. 1
TIP (L)
SLEEVE
RING (R)
N KET EY Solder Type RCA Module
N KET EY 3.5mm(1/8") Solder Type Headphone Jack Module
(Ground)
- long pin
- gold pin
