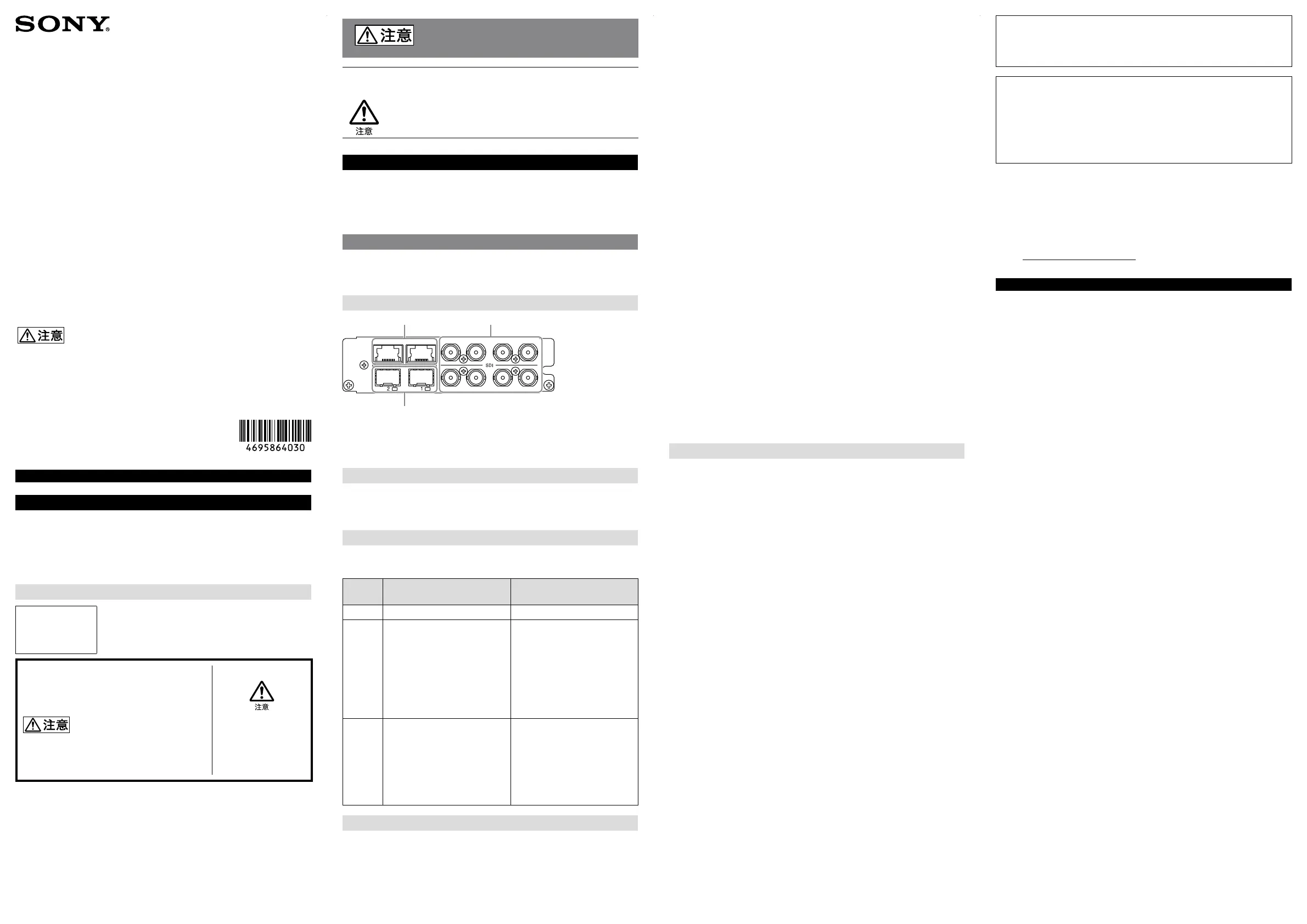

Pagina 1/2
4-695-864-03 (1)
日本語
安全のために
ソニー製品は安全に充分に配慮して設計されています。しかし、電気製品はまち
がった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につ
ながることがあり、危険です。事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る。
故障したり破損したら使わずに、ソニーのサービス窓口に相談する。
万一、異常が起きたら
異常な音、におい、
煙が出たら
落下させたら
接続機器の
電源を切る。
電源コードおよび接続ケーブルを抜く。
ソニーのサービス担当者、または営業担当者に修
理を依頼する。
警告表示の意味
このオペレーションマニュアルおよび製品では、
次のような表示をしています。表示の内容をよく
理解してから本文をお読みください。
この表示の注意事項を守らないと、感電やその他
の事故によりけがをしたり周辺の物品に損害を与
えたりすることがあります。
注意を促す記号
下記の注意事項を守らないと、
けが
をしたり周辺
の物品に
損害
を与えたりすることがあります。
危険を避けるため、装着はサービストレーニングを受けた技術者に
ご依頼ください
一般使用者が機器内に触れることによって感電、けがの原因となりま
す。
その他の安全上のご注意
注意
LAN
ケーブルご使用の際は、輻射ノイズによる誤動作を防ぐため、シールドタイ
プのケーブルを使用してください。
本製品について
本製品は、
SDI
信号と
IP
（ビデオストリーム）を相互に変換し、さらに
IP Audio
（
Dante
）との多重（
Multiplex
）および分離（
Demultiplex
）する機能を持つ、
4K
映
像対応オプションボードです。
各部の名称
SEC
DANTE
NMI
PRI
8 7 6 5
4 3 2 1
1 2
3
1
DANTE LAN
端子
PRI/SEC
2
SDI
ビデオ端子
1
〜
4
（入出力）
SDI
ビデオ端子
5
〜
8
（出力）
3
NMI
（
Networked Media Interface
）
LAN
端子
1
、
2
インストールについて
本機をご使用になるには、インストレーションマニュアルに従って設定を行う必
要があります。インストレーションマニュアルの入手については、ソニーのサー
ビス担当者または営業窓口にお問い合わせください。
ステータスインジケーター
本機は、
NXL-FR318
または
NXL-FR316
のステータスインジケーターの表示で下記
のように機器の状態を示します。
インジケー
ターの表示
内容 対処
緑点灯 正常に動作している状態 −
オレンジ
点滅
機器の運用に支障はないが警告
が必要な状態
例：
基板上のファンが部品の交換
時期に達した
入力ビデオ信号フォーマット
の間違い、信号のエラーを検出
した
機器に接続されているケーブル
および信号の状態を確認してく
ださい。
ケーブルおよび信号に異常がな
いにもかかわらずステータスラ
ンプが緑点灯にならない場合は、
ソニーサービス窓口にお問い合
わせください。
赤点滅 機器の運用に支障をきたす重大
なエラーが発生した状態
例：
リカバリーモードで起動した
基板上の温度異常
ファンの停止を検出した
再起動が必要なエラーを検出した
本機を再起動してください。
再起動しても、ステータスインジ
ケーターが赤点滅を繰り返す場
合は、機器の使用をやめ、ソニー
サービス窓口にお問い合わせく
ださい。
使用上のご注意
結露について
本機を寒いところから急に暖かいところに持ち込んだときなど
、機器表面や内部
に水滴がつくことがあります。これを結露といいます。結露が起きたときは電
源を切り、結露がなくなるまで放置し、結露がなくなってからご使用ください。
結露時のご使用は機器の故障の原因となる場合があります。
有寿命部品について
ファンは有寿命部品として定期的な交換が必要です。
常温でのご使用の場合、
5
年を目安に交換してください。ただし、交換時期は目
安であり、部品の寿命を保証するものではありません。交換の際はお買い上げ
店にご相談ください。
電解コンデンサの寿命は約
5
年です。
（常温で
1
日に
8
時間、
1
カ月で
25
日間、通常に使用すると想定した場合）したがっ
て、使用時間が上記より長い場合は、その分寿命は短くなります。
ネットワーク対応機器に対する注意事項
通信を行う機器でセキュリティ対策を行わなかった結果、または、通信仕様上の、
やむを得ない事情により、データ漏洩等、セキュリティ上の問題が発生した場合、
弊社ではそれによって生じたあらゆる損害に対する責任を負いかねます。
使用環境によってはネットワーク上の意図せぬ第三者から製品にアクセスされ
る可能性があります。本機をネットワークに接続する際には、セキュアなネット
ワークで
あることをご確認の上ご使用ください。
本機はメンテナンスをネットワーク経由で実現するための機能が備わっていま
す
。お客様の同意の上、メンテナンスを行う場合があります。
セ キ ュ リ テ ィ の 面 か ら、製 品 を ネ ッ ト ワ ー ク に 接 続 し て ご 使 用 に な る
際 は、ブ ラ ウ ザ で コ ン ト ロ ー ル 画 面 に ア ク セ ス し、ア ク セ ス 制 限 設 定
を 工 場 出 荷 時 の 設 定 値 か ら 変 更 し て 設 定 す る こ と を 強 く 推 奨 し ま す。
また、パスワードには他人に推測されにくく、十分な長さのある文字列を設定し
て厳重に保管することを推奨します。
設定作業中または設定作業後のブラウザで他のサイトを閲覧しないでください。
ブラウザにログインした状態が残りますので、意図しない第三者の使用や悪意の
あるプログラムの実行を防ぐために、設定作業が完了したら必ずブラウザを終了
してください。
本製品は、専用線またはイントラネット接続で使用します。セキュリティ上の問
題が生じる可能性がありますので外部ネットワ
ークへの接続をしないでくださ
い
。
仕様
一般仕様
電源
DC 12 V
（
NXL-FR318/NXL-FR316
より供給）
消費電力
2.5 A 30 W
外形寸法
メイン基板：
114.5
×
28
×
275.8 mm
（幅／
高さ／
奥行き）
コネクター基板：
131
×
35.2
×
117.25 mm
（幅／高さ／奥行き）
質量
メイン基板：約
244 g
コネクター基板：約
250 g
温度範囲
動作保証温度：
5
℃〜
40
℃
性能保証温度：
10
℃〜
35
℃
保存温度：−
20
℃〜
+60
℃
入出力仕様
SDI
コネクター
BNC
型
75
Ω
系統数
入出力
4
系統
出力
4
系統
信号形式
SMPTE ST 424
NMI LAN
コネクター
SFP+
系統数
2
系統
信号形式
10GBASE-**
（
SFP+
トランシーバーモジュールによる）
使用可能な
SFP+
トランシーバーモジュール（
OTM-10GSR1
等）
に関する情報は、ソニーのサービス担当者または営業窓口にお
問
い合わせください。
DANTE LAN
コネクター
RJ-45
系統数
2
系統
信号形式
1000BASE-T
付属品
オペレーションマニュアル（
1
）
仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。
本製品は
OSS
（
Open Source Software
）を使用しています。対象とライセンスの参照
方法はインストレーションマニュアルを参照してください。
この装置は、クラス
A
情報技術装置です。この装置を家庭環境で使用すると電波
妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずる
よう要求されることがあります。
VCCI-A
お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業
上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はい
たしかねますのでご了承ください。
本製品を使用したことによるお客様、または第三者からのいかなる請求につ
いても、当社は一切の責任を負いかねます。
諸事情による本製品に関連するサービスの停止、中断について、一切の責任を
負いかねます。
Audinate®
、
Audinate
のロゴ、および
Dante
は
Audinate Pty Ltd
による商標で
す。その他すべての商標は、それぞれの所有者に帰属します。
Audinate
の製品は、米国特許
7747725
、
8005939
、
7978696
、
8171152
、欧州
特許
2255541
、中国特許
ZL200780026677.0
、その他出願中または取得済みの特
許のうち
1
つ以上により保護されています。
詳細は
www.audinate.com/patents
をご参照ください。
English
Before operating the unit, please read this manual thoroughly and retain it for
future reference.
For the customers in the U.S.A.
This equipment has been tested and found to comply with the limits for a Class
A digital device, pursuant to part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference when the
equipment is operated in a commercial environment. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential area is likely to
cause harmful interference in which case the user will be required to correct the
interference at his own expense.
You are cautioned that any changes or modifications not expressly approved in
this manual could void your authority to operate this equipment.
All interface cables used to connect peripherals must be shielded in order to
comply with the limits for a digital device pursuant to Subpart B of part 15 of FCC
Rules.
This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful interference,
and (2) this device must accept any interference received, including interference
that may cause undesired operation.
For the customers in Canada
CAN ICES-3 (A)/NMB-3(A)
For the customers in Europe
This product is intended for use in the following Electromagnetic Environments:
E2 (commercial and light industrial), E3 (urban outdoors), E4 (controlled EMC
environment, ex. TV studio).
Manufacturer: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan
For EU product compliance: Sony Belgium, bijkantoor van Sony Europe Limited,
Da Vincilaan 7-D1, 1935 Zaventem, Belgium.
This apparatus shall not be used in the residential area.
For the customers in Europe, Australia and New Zealand
WARNING
This equipment is compliant with Class A of CISPR 32. In a residential
environment this equipment may cause radio interference.
CAUTION
When you connect the LAN cable of the unit to peripheral device, use a shielded-
type cable to prevent malfunction due to radiation noise.
Türkiye’deki müşteriler için
AEEE Yönetmeliğine Uygundur
AV Multiplexer/
Demultiplexer Board
オペレーションマニュアル
Operation Manual
© 2017 Sony Corporation
Printed in Japan
お買い上げいただきありがとうございます。
電気製品は、安全のための注意事項を守らないと、けがをしたり、周
辺の物品に損害を与えることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り
扱いかたを示してあります。このオペレーションマニュアルをよくお読みのうえ、製
品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず
保管してください。
NXLK-IP45F
