Instruction Manual
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Manual Revision: 06/17/2016
For the most up-to-date information, please visit: www.startech.com
Packaging Contents
• Fiber Media Converter (2 x for ET90110WDM2)
• Universal Power Adapter (2 x for ET90110WDM2)
• Power Adapter Plugs (2 Sets of NA/EU/UK/AU for
ET90110WDM2)
• Grounding Screw
• Instruction Manual
ET90110WDM2 / ET90110SM302
10/100 Mbps Ethernet to Single Mode SC WDM Fiber Media Converter Kit - 20km/30km
System Requirements
• 10BASE-T or 100Base-TX compatible Ethernet network equipment
• RJ45 terminated UTP Cat5 or better Ethernet cable
• 100BASE-FX compatible ber optic network equipment
• SC terminated single mode 9/125 micron (μm) ber optic cable
• Available AC electrical outlet
Installation
1. Make sure the DIP switches are set appropriately for your network
conguration (see “DIP Switch Settings“ section for details).
2. Setup the media converters at each of their respective end
point locations.
3. Connect the ber optic network cable from one media
converter to the other media converter.
4. Connect a UTP Ethernet cable, from a computer/switch to the
RJ45 jack on the media converters at each end point.
5. Connect the included power adapters to the media converters.
6. The following example illustrates the connection scheme
when connecting from a 100BASE-TX Ethernet port on a
hub/switch to a 100BASE-TX Ethernet Network Interface
Card (NIC) in a computer through the ber media converter:

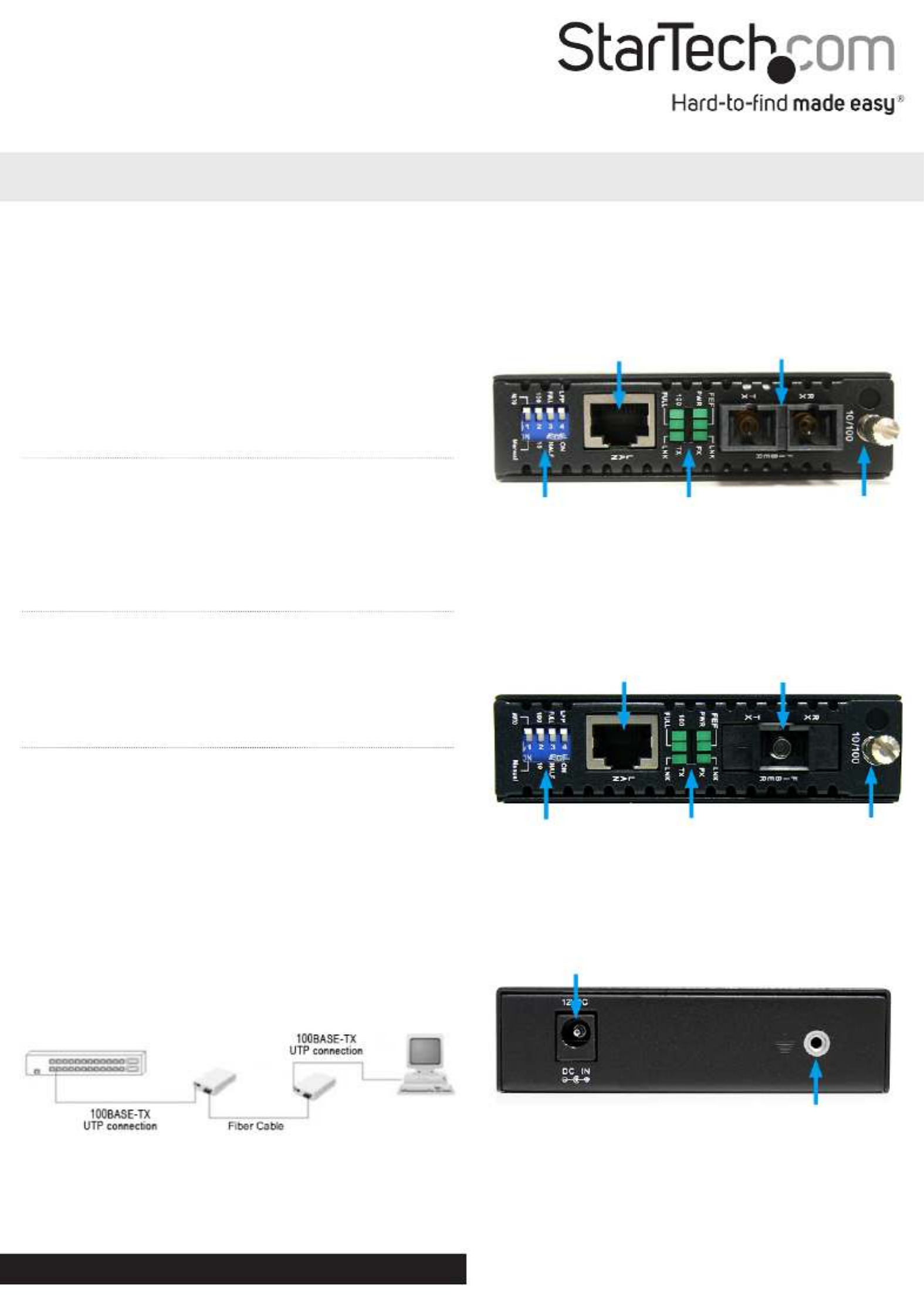

DC Power connector
Ground Point (optional)
Rear View
ET90110WDM2 - Front View
RJ45 Ethernet
connector
SC ber
connector
DIP Switches LED indicators Card Release
Thumbscrew
RJ45 Ethernet
connector
SC Duplex ber
connector
DIP Switches LED indicators Card Release
Thumbscrew
ET90110SM302 - Front View
