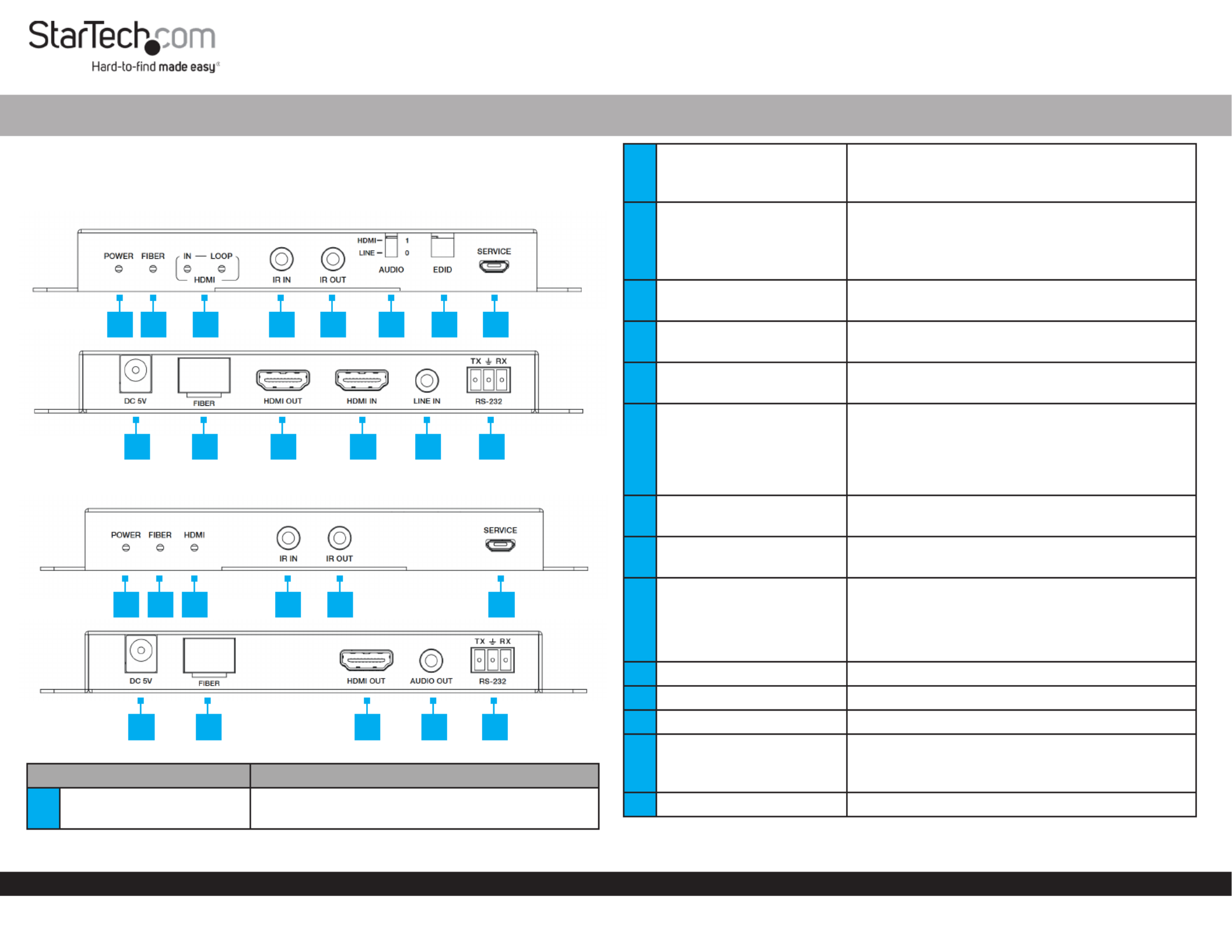

Quick-Start Guide
To view manuals, FAQs, videos, drivers, downloads, technical drawings, and more, visit www.startech.com/support.
Manual Revision: January 17, 2023 8:29 AM
Product ID
ST121HD20FXA2
Transmitter
Receiver
Component Function
1 Power LED Indicator
• Transmitter and Receiver: Solid Red when the
Universal Power Adapter is connected
HDMI over Fiber Extender - 4K 60Hz
2
Optical Signal LED
Indicator
• Transmitter and Receiver: Solid Green when
the Transmitter and Receiver establish an
optical link
3 HDMI Signal LED Indicator
• Transmitter: Solid Green when an HDMI Source
Device is connected to the HDMI Input Port
• Receiver: Solid Green when an HDMI Display
Device is connected to the HDMI Output Port
4 IR Input Port
• Transmitter and Receiver: Connect an IR
Receiver
5 IR Output Port
• Transmitter and Receiver: Connect an IR
Blaster
6 Audio Input Selector
• Change between HDMI Audio Pass-through, or
Line In
7 EDID Selector
• Set the EDID mode for the HDMI Extender
• 11: Copy Receiver’s HDMI Output EDID
• 10: Copy Transmitter’s HDMI Output EDID
• 01: Force 4K 60Hz EDID
• 00: Force 1080P EDID
8 Service Port
• Transmitter and Receiver: For manufacturer
use only
9 DC 5V Input
• Transmitter and Receiver: Connect the
Universal Power Adapter
10 Optical Connection Port
• Connect the Transmitter and Receiver with a
Single Mode or Multi Mode Fiber Optic Cable
• The LC Simplex SFP Module is pre-installed
• Third Party SFP Module’s cannot be used
11 HDMI Output Port • Connect an HDMI Display Device
12 HDMI Input Port • Connect an HDMI Source Device
13 Line In Port • Connect a 3.5mm Audio Device
14 Serial Terminal Block
• Transmitter and Receiver: Connect a RS232
Serial Device to the Terminal Block for bi-
directional communication
15 Audio Output • Connect to an Audio Output Device
1 2
3
4 5
6 7 8
9 10 11 12 13 14
1 2 3 4 5 8
9 10 11 15 14
Probleemoplossing StarTech.com ST121HD20FXA2
Als je de handleiding al zorgvuldig hebt gelezen maar geen oplossing voor je probleem hebt gevonden, vraag dan andere gebruikers om hulp
Specificaties
| Kleur van het product: | Zwart |
| Gewicht: | 280 g |
| Breedte: | 68 mm |
| Diepte: | 134 mm |
| Hoogte: | 18 mm |
| Type stekker: | Type M |
| Gewicht verpakking: | 1000 g |
| Breedte verpakking: | 200 mm |
| Diepte verpakking: | 300 mm |
| Hoogte verpakking: | 60 mm |
| Soort: | AV-zender & ontvanger |
| LED-indicatoren: | Activity, Power |
| Stroom: | 0.35 A |
| USB-connectortype: | Micro-USB B |
| Connectiviteitstechnologie: | Bedraad |
| Maximum resolutie: | 4096 x 2160 Pixels |
| Snelstartgids: | Ja |
| Inclusief AC-adapter: | Ja |
| Soort serieële aansluiting: | RS-232 |
| Aantal USB-aansluitingen: | 2 |
| HDCP: | Ja |
| Maximale refresh snelheid: | 60 Hz |
| High Dynamic Range (HDR)-technologie: | High Dynamic Range 10 (HDR10) |
| HDR-ondersteuning: | Ja |
| Aansluiting voor netstroomadapter: | Ja |
| HDMI versie: | 2.1 |
| Remote (IR) ingang: | 2 |
| Duurzaamheidscertificaten: | CE, RoHS |
| Temperatuur bij opslag: | -20 - 60 °C |
| Audio-uitgangskanalen: | 7.1 kanalen |
| Naleving van duurzaamheid: | Ja |
| Output current: | 1 A |
| Remote (IR) uitgang: | 2 |
| Lijningang: | Ja |
| HDMI in: | 1 |
| HDCP versie: | 2.2 |
| Bandbreedte: | 18 Gbit/s |
| Aantal HDMI-uitgangen: | 2 |
| Seriële poort(en): | 2 |
| Operating voltage: | 5 V |
| Chipset: | SiFotonics SD1503/SD1513 |
| (Buitenste) hoofdverpakking hoogte: | 402 mm |
| (Buitenste) hoofdverpakking breedte: | 325 mm |
| (Buitenste) hoofdverpakking lengte: | 530 mm |
| Hoeveelheid per (buitenste) hoofdverpakking: | 20 stuk(s) |
| Maximaal bereik: | 1000 m |
| AC-ingangsspanning: | 100 - 240 V |
| Bedrijfstemperatuur (T-T): | 0 - 40 °C |
| Relatieve vochtigheid in bedrijf (V-V): | 20 - 90 procent |
| Line outputs (RCA): | 1 |
| Vezel-optische connector: | LC |
| Fibre channel-poorten: | 2 |
| Draad modus structuur: | Multi-mode, Single-mode |
| Extended display identification data (EDID): | Ja |
| Inclusief IR-versterker: | Ja |
| Inclusief IR-ontvanger: | Ja |
| Electrostatic Discharge (ESD) bescherming: | 8 kV |
| Elektrostatische ontlading (ESD) bescherming: | Ja |
| Baud snelheid: | 115.2 Kbit/s |
| Infrarood (IR) frequentiebereik: | 20 - 60 kHz |
