Berker 75316017 Handleiding
Hier is de Berker 75316017 (Schakelaar) gebruikershandleiding. 4 pagina's in taal Nederlands met een gewicht van 1.2 Mb. Als u geen antwoorden op uw probleem kunt vinden Vraag het onze community.

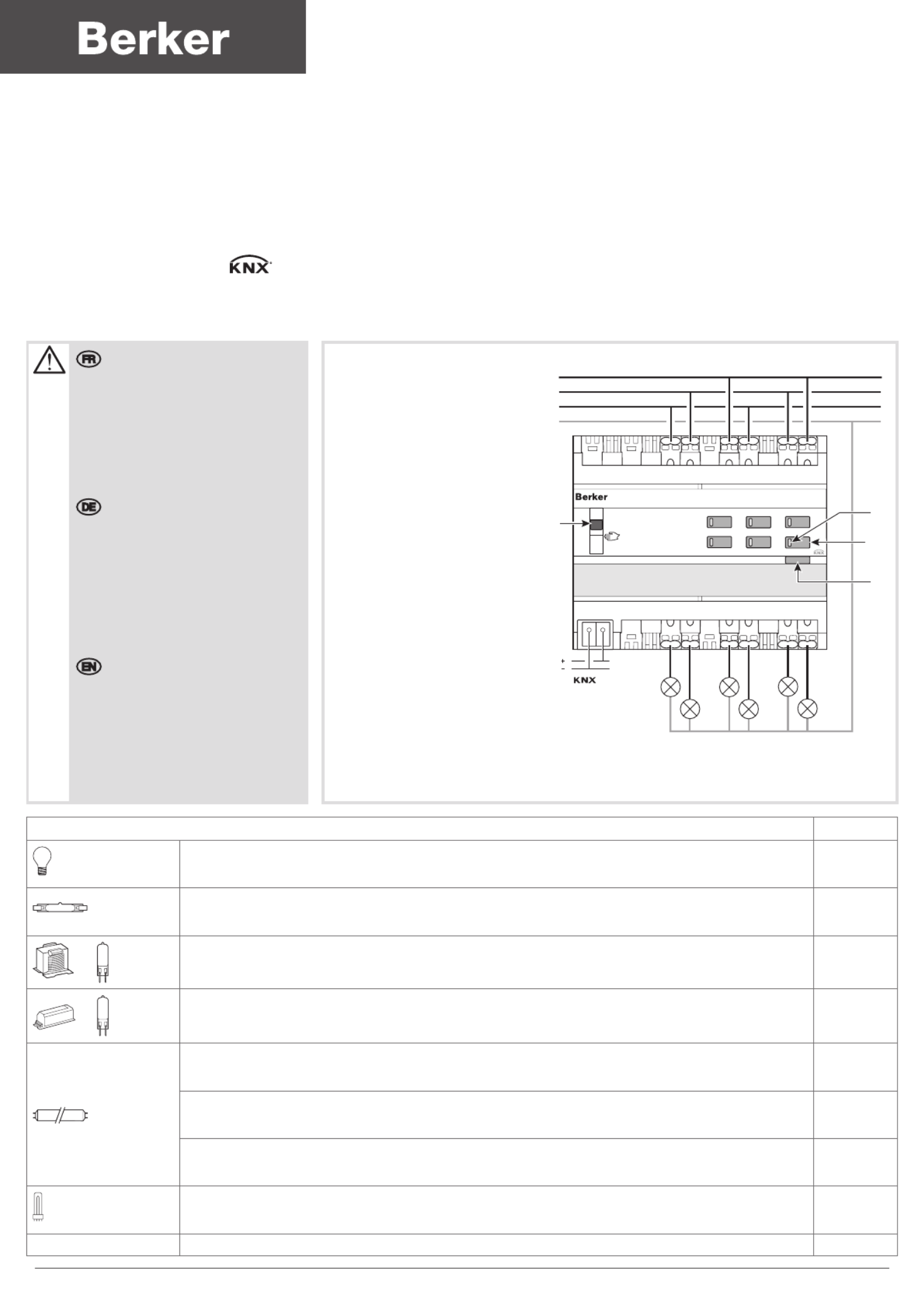

Pagina 1/4
Bus
auto
L3
L2
L1
N
C2
C1
C4C4
C3C3
C6C6
C5C5
C1 C2
2 4
C3 C4
6 8
C5 C6
10 12
1 3
C1 C2
57
C3 C4
9 11
C5 C6
75316017
1 • Commutateur Auto/Manu
• Schalter Auto/Manu
• switchAuto/Manu
2 • Voyants d’état
• Kontrollleuchten
• Indicators state
3 • Boutons poussoirs de commande
locale
• Taster zur lokalen Ansteuerung
• Local command push-button
4 • Bouton poussoir lumineux
sd’adressage physique
• Leuchttaster zur physikalischen
Adressierung
• Physical addressing lighted push
button
Les sorties peuvent être raccordées sur des phases diérentes.
Die Schaltausgänge können an unterschiedliche Phasen angeschlossen werden.
The outputs can be connected to dierent phases.
1
4
2
3
Type de charges / Lasttyp / Load type
230 Vv
Lampes à incandescence
Glühlampen
Incandescent lamps
2300 W
230 Vv
Lampes halogènes
Halogenlampen
Halogen lamps
2300 W
12V v
24V s
Transformateur ferromagnétique
Konventioneller Transformator
Conventional transformer
1600 W
12V s
24V s
Transformateur électronique
Elekronischer Transformator
Electronic transformer
1380 W
230 Vv
Tubes fluorescents non compensé
Leuchstofflampen ohne Vorschaltgerät
Fluorescent tubes non compensated
800 W
Tubes fluorescents pour ballast électronique (mono ou duo)
Leuchstofflampen mit EVG (mono oder duo)
Fluorescent tubes for electronic ballast (mono or duo)
25 x 18 W
Tubes fluorescents compensés en parallèle
Leuchstofflampen mit konventionellen Vorschaltgerät, Parallelschaltung
Parallel compensated fluorescent tubes
1000 W
130 µF
230 Vv
Fluo compact
Sparlampen
Compact fluorescent
25 x 18 W
LED 230 VvLED 200 W
Réf. no./ Best.-Nr./ Order no
75316017
Module 6 sorties avec mesure de courant
Schaltausgang 6-fach mit Stromerkennung
Output module 6-fold with current monitoringa
Berker GmbH & Co. KG
Klagebach 38
58579 Schalksmühle/Germany
Telefon: + 49 (0) 23 55/90 5-0
Telefax: + 49 (0) 23 55/90 5-111
www.berker.com
03/2013
6T 8502-50A
azeiyr
Notices d’instructions
Bedienungsanleitung
Operation instruction
Berker GmbH & Co. KG
Service-Center
Hubertusstraße 17
D-57482 Wenden-Ottngen
Telefon: 0 23 55 / 90 5-0
Telefax: 0 23 55 / 90 5-111
1 6LE004133
A Attention!
• Appareil à installer uniquement par un
installateur électricien selon les normes
d’installation en vigueur dans le pays.
• Respecter les règles d’installation TBTS.
• Ne pas dépasser la charge maximale
admissible par appareil
• Le non-respect de ces instructions peut
entraîner des dommages sur l'appareil,
un incendie ou d'autres conséquences
dangereuses.
E Achtung!
• Einbau und Montage dürfen nur durch
eine Elektrofachkraft gemäß den
einschlägigen Installationsnormen des
Landes erfolgen.
• Installationsvorschriften zur
Schutzmaßnahme SELV beachten.
• Die zulässige Höchstlast pro Gerät darf
nicht überschritten werden.
• Die Nichteinhaltung dieser Anweisungen
kann Schäden am Gerät, Brände oder
sonstige gefährliche Folgen verursachen.
Z Caution!
• This device is to be installed only by a
professional electrician fitter according
to local applicable installation standards.
• Conform to SELV installation rules.
• Do not exceed the maximum permissible
load per device.
• Failure to follow these instructions may
cause damage to the device, fire or other
dangerous consequences.
6LE004133A
