Pagina 1/4
a
i
01
Berker GmbH & Co. KG - Zum Gunterstal - 66440 Blieskastel, Germany
8016 17 xx, 8014 13 xx
Boutons poussoirs
multifonction KNX 2 touches
8016 27 xx, 8014 23 xx
Boutons poussoirs
multifonction KNX 4 touches
8016 37 xx, 8014 33 xx
Boutons poussoirs
multifonction KNX 6 touches
8016 47 xx, 8014 43 xx
Boutons poussoirs
multifonction KNX 8 touches
801x 1x xx
Boutons poussoirs
6LE000516C
sont nécessaires pour la compréhension du
système. La programmation, l‘installation et
la mise en service s‘eectuent à l‘aide d‘un
logiciel certifié KNX.
Mise en service Systemlink
es fonctions précises de ces produits
dépendent de la configuration et du paramé-
trage. Le logiciel d‘application est disponible
dans la base de données produit. La base de
données produit, les descriptions techniques,
les programmes de conversion ainsi d‘autres
logiciels d‘assistance à jour sont disponibles
sur notre site Internet.
Mise en service Easylink
Les fonctions précises de ces produits
dépendent de la configuration et du paramé-
trage. La configuration peut être réalisée par
un outil de configuration dédié qui permet un
paramétrage et une mise en œuvre simplifiés.
Cette méthode de configuration ne peut être
utilisée qu‘avec des produits compatibles
Easylink. La méthode de configuration Easy-
link permet, au travers d‘une interface gra-
phique, une mise en œuvre simplifiée. Ainsi,
des fonctions de bases pré-configurées sont
aectées aux entrées et aux sorties via l‘outil
de configuration.
Cas d’usage typique
− Exemples d’application ; MARCHE/ARRÊT
de la lumière, variation, OUVERTURE/
FERMETURE des stores, sauvegarde et
appel des scénarios d‘éclairage etc.
− Montage sur BAU (Unité d‘Accès au Bus)
encastré
Caractéristiques du produit
− Mise en service et programmation en
Systemlink et Easylink
− Fonctions du bloc bouton poussoir :
commutation/variation, commande des
stores, transmetteur de valeur, appel de
scènes, détermination du mode de fonc-
tionnement du chauage, commande
forcée, commutateur à plots et fonction
comparateur
− Deux LEDs d‘état par touche
− Voyant d‘état par bouton poussoir et
couleur paramétrables
− Une LED de fonctionnement blanche
Fonctionnement
Les fonctions des boutons poussoirs, leurs
fonctionnement et l‘activation des charges
peuvent être ajustés individuellement pour
chaque appareil.
Il faut faire la diérence entre les deux types
de commande :
− Commande avec un seul bouton :
L‘activation/la désactivation de l‘éclai-
rage ou la variation (plus clair/plus foncé)
par ex. s‘eectue(nt) par alternance en
appuyant successivement un bouton
poussoir.
− Commande à deux boutons poussoirs :
Deux touches juxtaposées forment une
Consignes de sécurité
L‘installation et le montage d‘appareils
électriques doivent être eectués uni-
quement par un électricien qualifié. Les
prescriptions de prévention des accidents
en vigueur dans votre pays doivent être
respectées.
Le non-respect des consignes d‘installation
peut entraîner des dommages sur l‘appareil,
un incendie ou présenter d‘autres dangers.
Veuillez observer les prescriptions et les
normes en vigueur pour les circuits élec-
triques TBTS lors de l‘installation et de la
pose des câbles.
Ce mode d‘emploi fait partie intégrante du
produit et doit être conservé par l‘utilisa-
teur final.
Description de l’appareil
2
1

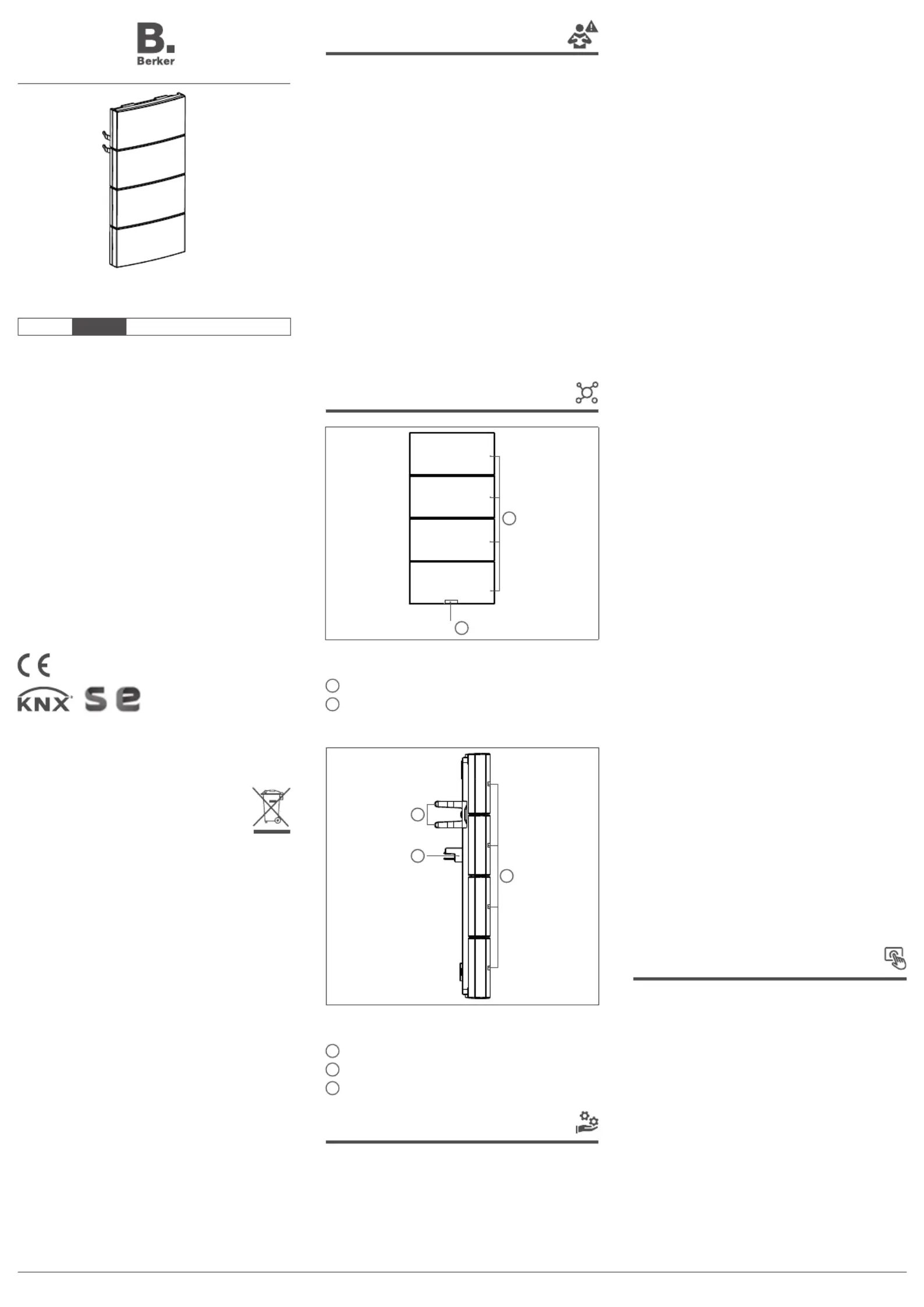

Fig 1: Vue de face du bloc bouton poussoir
8 touches
1
LED de fonctionnement
2
Boutons-poussoirs (le nombre dépend
du modèle)
3
5
4
Fig 2: Vue de profil du bloc bouton poussoir
8 touches
3
LED d‘état
4
Pinces de fixation
5
Connecteur de branchement
Fonction
Information système
Cet appareil est un produit du système
KNX et est conforme au standard KNX.
Des connaissances spécialisées détaillées
dispensées par le biais de formations KNX
Comment éliminer ce produit ?
(déchets d’équipements électriques
et électroniques).
(Applicable dans les pays de l’Union
Européenne et aux autres pays européens
disposant de systèmes de collecte sélective).
Ce symbole sur le produit ou sa documenta-
tion indique qu’il ne doit pas être éliminé en
fin de vie avec les autres déchets ménagers.
L’élimination incontrôlée des déchets pou-
vant porter préjudice à l’environnement ou à
la santé humaine, veuillez le séparer des autres
types de déchets et le recycler de façon res-
ponsable. Vous favoriserez ainsi la réutilisation
durable des ressources matérielles.
Les particuliers sont invités à contacter le dis-
tributeur leur ayant vendu le produit ou à se
renseigner auprès de leur mairie pour savoir
où et comment ils peuvent se débarrasser de
ce produit afin qu’il soit recyclé en respectant
l’environnement. Les entreprises sont invitées
à contacter leurs fournisseurs et à consulter
les conditions de leur contrat de vente.
Ce produit ne doit pas être éliminé avec les
autres déchets commerciaux.
