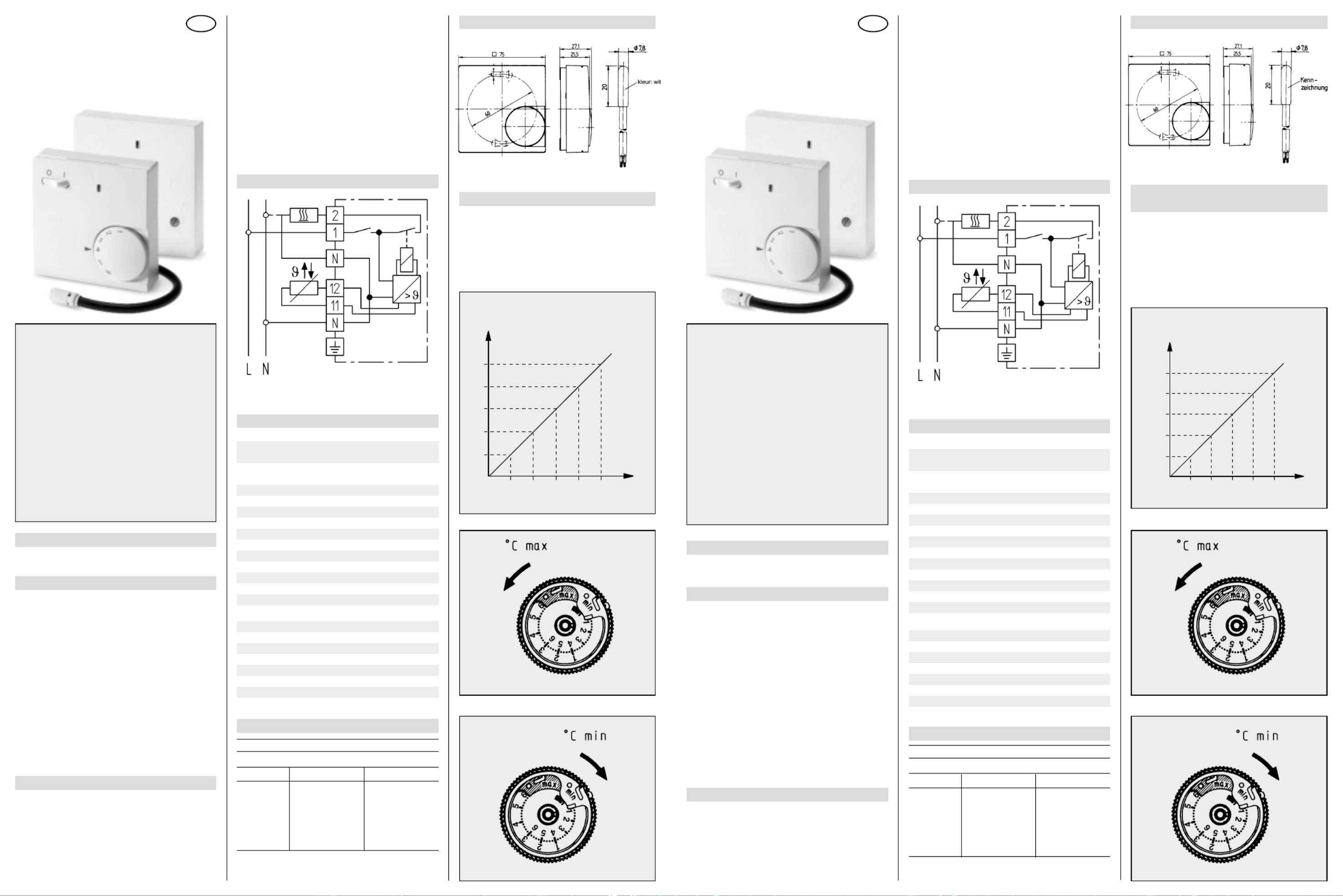

Pagina 1/4

ACHTUNG! z

Das Gerät darf nur durch einen Elektrofach-

mann geöffnet und gemäß dem Schaltbild im

Gehäusedeckel installiert werden. Dabei sind

die bestehenden Sicherheitsvorschriften zu

beachten.

ÖWird durch entsprechenden Einbau (nach

VDE 0100) und der Montage auf einen ebe-

nen, nichtleitenden und nichtbrennbaren

Untergrund erfüllt

Dieses unabhängig montierbare Gerät dient

zur Regelung der Temperatur ausschließlich

in trockenen und geschlossenen Räumen mit

üblicher Umgebung. Außerdem ist er gemäß

VDE 0875 bzw. EN 55014 funkentstört und ar-

beitet nach der Wirkungsweise 1C.

1. Anwendung

●Elektro-Fußbodenheizung

●Warmwasser-Fußbodenheizung

2. Funktion

Der Regler erfasst die Temperatur über den externen

Temperaturfühler. Liegt die Temperatur am Fühler

unter der eingestellten Solltemperatur schaltet der

Regler ein, liegt die Temperatur über der eingestellten

Solltemperatur schaltet der Regler aus.

Der Einstellbereich 1...6 entspricht etwa der Tempera-

tur 10...60°C.

Der Regler kann mit dem Schalter ein- bzw. ausge-

schaltet werden.

Die rote LED zeigt eine Wärmeanforderung des Reg-

lers an.

Bei Fühlerunterbrechung oder Fühlerkurzschluß

schaltet das Relais ab.

Varianten mit geschlossenem Deckel enthalten keinen

Netzschalter, die Temperatureinstellung erfolgt unter

dem Deckel

3. Montage

a) Regler

– Anlage spannungsfrei schalten

– Abziehen des Temperatur-Einstellknopfes

– Lösen der Befestigungsschraube

– Abnehmen des Gehäuseoberteils

– Anschluß gemäß Schaltbild (siehe Gehäuseober-

teil) durchführen

4. Schaltbild

Bei Varianten mit geschlossenem Deckel, befindet sich

das Schaltbild im Gerätedeckel

5.Technische Daten

Regler

Artikel-Nr. 515 1105…

Schaltstrom 14 A (4 A cos = 0,6)ϕ

Artikel-Nr. 515 1106…

Schaltstrom 16 A (4 A cos = 0,6)ϕ

Nennspannung bei 50 Hz 230 V AC (195 . .. 253 V)

Temperaturbereich 1...6 (entspricht 10...60°C)

Schalter Ein/Aus

Anzeige LED Heizung Ein

Kontakt (Relais) 1 Schließer (für „Heizen“)

Regelverfahren Zweipunkt

Hysterese ca. 1 K

Schutzart Gehäuse IP 30

Schutzklasse II*

Zul. Betriebstemperatur –20 . . . 40°C

Lagertemperatur –20 . . . 70°C

Temperaturfühler

EDV Nr. 000 193 720 000

Fühlerkennzeichnung weiß

Fühlerelement NTC

Fühlerkabel PVC (2 x0,50 mm2)

Länge 4 m

Schutzart IP 68

Umgebungstemperatur –25 . . . 70°C

*Siehe Punkt „Achtung“.

b) Temperaturfühler

Achtung:

Zum leichteren Austausch sollte der Temperatur-

fühler in einem Schutzrohr verlegt werden.

Die Fühlerleitung kann mit einer Leitung, die

– für Netzspannung ausgelegt ist und

– einen Querschnitt von 1,5 mm aufweist

bis auf 50 m verlängert werden.

Bei Verlegung in Kabelkanälen oder in der Nähe von

Starkstromleitungen muß eine abgeschirmte Leitung

verwendet werden.

Achtung !

Im Fehlerfall kann Netzspannung am Temperatur-

fühler anliegen.

6. Maße

7. Einengung des

Temperatur-Einstellbereiches

Werkseitig ist der Regler auf den maximalen Einstell-

bereich eingestellt.

Im Einstellknopf befinden sich 2 Einstellringe mit ei-

nem Einstellbereich von 1 bis 6. Bei der Bereichsei-

nengung die Einstellung gemäß nachfolgendem Dia-

gramm vornehmen.

Fühlerkennwerte

Fühlerkennzeichnung weiß

Fühlertemperatur 10 . . . 60°C

[kΩ] [V]

10°C 66,8 3,7

20°C 41,3 3,4

30°C 26,3 2,9

40°C 17,1 2,5

50°C 11,3 2,0

60°C 7,5 1,5

Die Ω-Werte können nur bei abgeklemmtem Fühler

gemessen werden.

Bereichseinengung

im Einstellknopf

Einstellbereich Regler

10 20 30 40 50 60 °C

468 931 002 846-02

Montage- u. Bedienungsanleitung

Temperaturregler

für Fußbodenheizung

Let op! z

Deze thermostaat mag alleen door een electro-

vakman geopend en volgens het aansluitsche-

ma aan de binnenzijde aangesloten worden,

waarbij u de veiligheidsvoorschriften dient na

te leven.

ÖOm isolatieklasse II te behalen, dient u de

betreffende installatievoorschriften na te

leven en te monteren op een vlakke, niet

geleidende en onbrandbare ondergrond.

Deze thermostaat dient uitsluitend ter regeling

van de temperatuur in droge en gesloten ruim-

ten in een normale omgeving. Het apparaat is

volgens VDE 0875 cq. EN 55014 ontstoord en

werkt volgens werkwijze 1C.

1.Toepassingen

●Elektrische vloerverwarming

●Warmwater vloerverwarming

2. Eigenschappen

De thermostaat meet de temperatuur d.m.v. de externe

temperatuurvoeler.

Is de gemeten temperatuur lager dan de ingestelde,

gewenste temperatuur dan schakelt de thermostaat

aan. Is de gemeten temperatuur hoger dan schakelt de

thermostaat uit.

Het instelbereik 1...6 komt overeen met ca. 10...60°C.

De thermostaat kan met een schakelaar aan/uit ge-

schakeld worden.

De rode LED geeft warmtevraag van de thermostaat

aan.

Bij voelerbreuk of voelerkortsluiting schakelt de ther-

mostaat het interne relais uit.

Varianten met gesloten deksel bevatten geen netscha-

kelaar. De temperatuurinstelling geschiedt onder de

deksel.

3. Montage

a) Thermostaat

– De installatie spanningsloos schakelen.

– De instelknop verwijderen (omhoog duwen).

– Het schroefje onder de knop losdraaien.

– De kap verwijderen.

– Aansluiten volgens het schema (zie binnenzijde

kap).

– Kap en instelknop wederom monteren.

4. Aansluitschema

Bij varianten met gesloten deksel bevind zich het aans-

luitschema aan de binnenzijde van de deksel.

5.Technische gegevens

Thermostaat

Artikel-Nr. 5151105…

Schakelstroom max. 14A ( 4A bij cos = 0,6)ϕ

Artikel-Nr. 515 1106...

Schakelstroom max. 16A ( 4A bij cos = 0,6)ϕ

Bedrijfsspanning bij 50Hz 230 VAC (195...253V)

Temperatuurbereik 1...6 ( ca. 10...60°C)

Schakelaar aan/uit

Indicatie LED verwarming aan

Contact (relais) 1 maakcontact (voor verwarmen)

Regelmethode 2-punts

Hysterese ca. 1K

Behuizing IP 30

Beschermingsklasse II*

Bedrijfstemperatuur –20...40°C

Opslagtemperatuur –20...70°C

Temperatuurvoeler

EDV nr. 000 193 720 000

Voelerkenmerk kleur: wit

Voeler type NTC

Voelerkabel PVC ( 2x0,5? mm)

Lengte 4m

Bescherming IP 68

Omgevingstemperatuur –25...70°C

* Zie punt „let op!”

b) Temperatuurvoeler

Let op!:

Om uitwisseling in de toekomst mogelijk te maken

dient u de voeler in een beschermbuis aan te bren-

gen.

De voelerkabel mag tot max. 50m verlengd worden

met een kabel:

– geschikt voor netspanning.

– met een doorsnede van 1,5mm.

Let op!

In geval van een defecte voeler kan de netspanning

op de voeler staan !!

6. Maatvoering

7.Temperatuur begrenzer

Aan de achterzijde van de instelknop bevinden zich 2

instel ringen met een instelbereik van 1 tot 6.

Hiermee kunt u de max. en/of min. in te stellen tempe-

ratuur begrenzen. Zie voor de verhoudingen bijgaand

diagram.

Voeler kenmerken

Kleur: wit

Temperatuur 10 . . . 60°C

[kΩ] [V]

10°C 66,8 3,7

20°C 41,3 3,4

30°C 26,3 2,9

40°C 17,1 2,5

50°C 11,3 2,0

60°C 7,5 1,5

De Ω-waarden kunnen alleen bij een niet aangesloten

voeler gemeten worden.

468 931 002 846-02

Installatie- en

bedieningshandleiding

Thermostaat voor

vloerverwarming

Temperatuurbegrenzing in

de instelknop

Instelbereik thermostaat

10 20 30 40 50 60 °C
