0 15 70
5 50mm

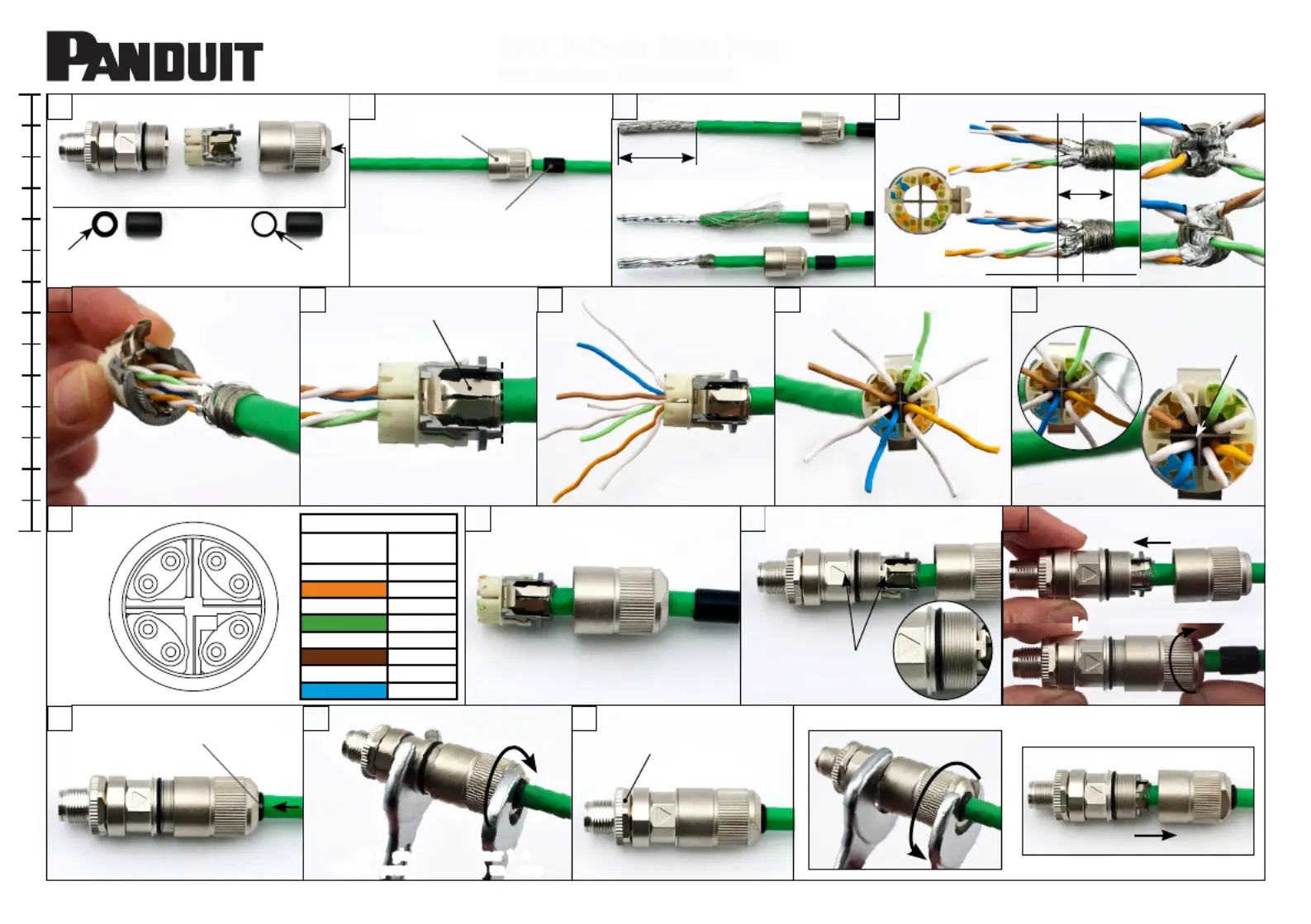

M12 X-Code Male Plug
Part Number: ISPS6A88MFA
Technical Support • Phone: 866-405-6654 • Email: techsupport@panduit.com • www.panduit.com PN620
1
2
3
45
6
7
8
Press down shield cover
X-coded
1
2
3
4
5
6
7
8
Connection
Colour code
PIN No.
W - O 1
O 2
W - G 3
G 4
W - BR 5
BR 6
W - BL 7
BL 8
Braid shield must not protrude
Untwist pairs of wires
Insert wires into wire manager
Insert pairs of wires into
the wire manager
Slide ush in cable sealing ush
Disassembly
Insert wire manager into plug body
Locate cable gland
Pay attention to position
Locate wire manager
Torque wrench
SW18 / 18AF 0.4425 ft-lb
Cable end 1
Cable end 2
•
•
•
•
∼ 0.5 inch
∼13mm
∼ 6mm
∼ 6mm
∼ 0.24 inch
∼ 0.24 inch
Cut all wires protruding
0.3mm ( 0.01 inch) max.
Select additional cable sealing acc.
to cable Ø
S/FTP
Fold braid shield backwards
Stripping length
Slide cable gland onto cable
min. 40mm
min. 1.6 inch
3 421
5 6 7 8 9
10 11 12 13
14 15 16
Cable Ø 5.5-6.7mm
Ø 0.22-0.26 inch
Cable sealings for:
Cable Ø > 6.7-7.7mm
Ø > 0.26-0.3 inch
Scope of delivery
Cable sealing assembled for cable
Ø>7.7-9.0mm ( Ø >0.3-0.35 inch)
Keep shield cross clear
Tighten
ca ble gland with span ner 17AF and
15AF ( approx. 3.6878 ft-lb ) until stop
Probleemoplossing Panduit ISPS6A88MFA
Als je de handleiding al zorgvuldig hebt gelezen maar geen oplossing voor je probleem hebt gevonden, vraag dan andere gebruikers om hulp
Specificaties
| Kleur van het product: | Zink |
| Breedte: | 14.9 mm |
| Hoogte: | 19.7 mm |
| Internationale veiligheidscode (IP): | IP65, IP67 |
| Vormfactor: | Recht |
| Materiaal: | Zink |
| Aantal per verpakking: | 1 stuk(s) |
| Lengte: | 58.9 mm |
| Verbinden draad-type: | M12 |
| Kabeldiameter (max): | 9 mm |
| Kabeldiameter (min): | 5.5 mm |
