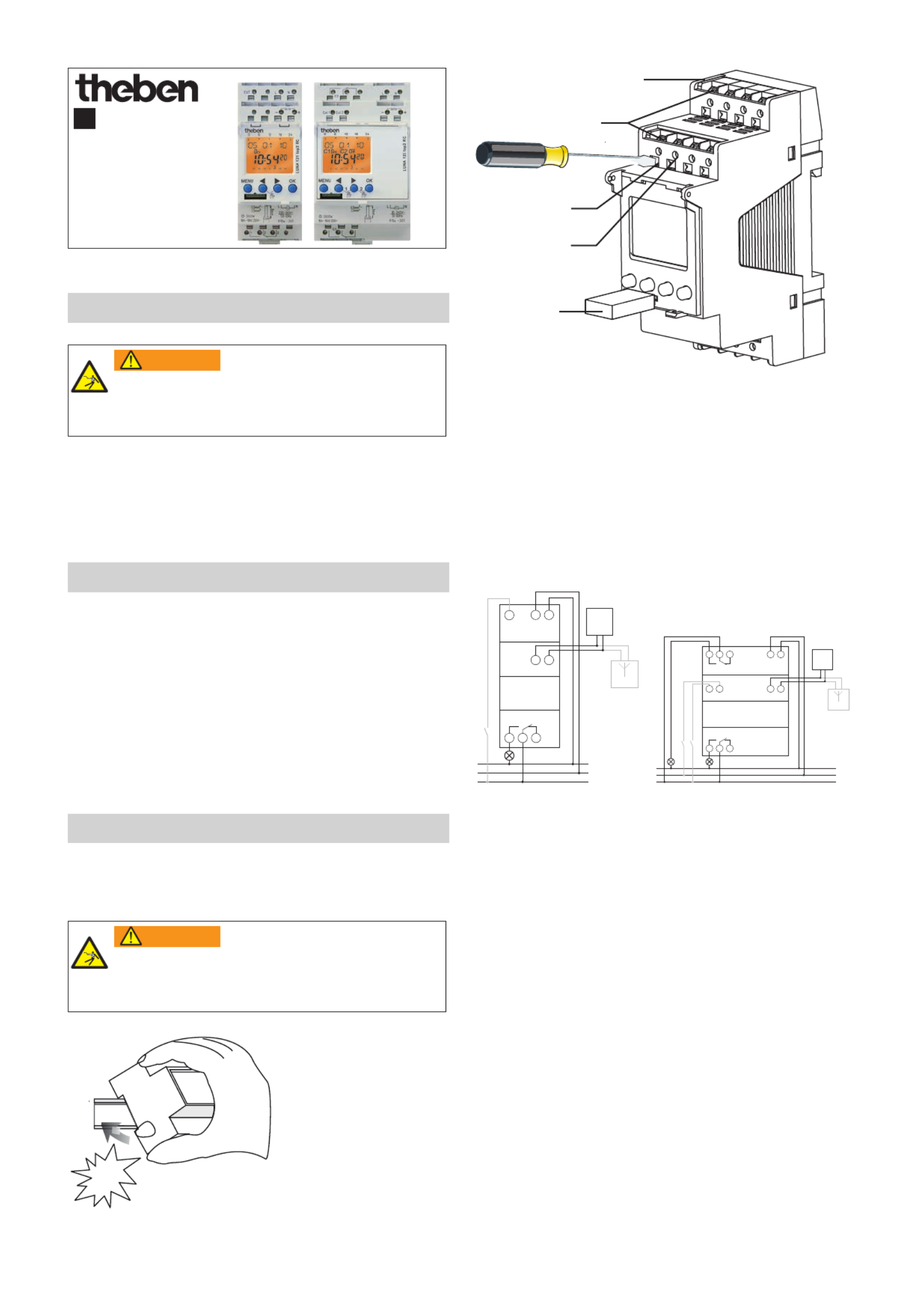

Pagina 1/6
1
LUNA 121 top2 RC
1210100/ 1210200
LUNA 122 top2 RC
1220100/ 1220200
307031
Digital twilight
switch
EN
1. Basic safety information
Danger of death through electric shock or fire!
Installation should only be carried out by a
qualied electrician!
WARNING
•The device is designed for installation on DIN top hat
rails (in accordance with EN 60715)
!OBELISK top2 memory card: Avoid mechanical overload
and contamination during storage/transportation
2. Proper use
•The digital twilight switch is used for lighting equipment
(streets), external stairways, display windows, entrances etc.
•Only for use in closed, dry rooms
!Do not use on safety devices, e.g. escape route doors, re
safety equipment etc.
Disposal
Dispose of device in environmentally sound manner
3. Installation and connection
Mounting the time switch
Danger of death through electric shock or fire!
Installation should only be carried out by a
qualied electrician!
WARNING
click
45° cable
Plug-in
screwless termi-
nal NC contact
OBELISK top2
memory card
(9070404)
Test tap
Load line connection
Mount on DIN top hat rails (as dened in EN 60715)
Switched voltage-free
Ensure device cannot be switched on
Check absence of voltage
Earth and bypass
Cover or shield any adjacent live components
Connecting the cable
Wiring diagrams LUNA 121 top2 RC / LUNA 122 top2 RC
C1
123
N
L
L
L N
Ext1
max. 100 m
Data
RC DCF
– +
Lux
max. 100 m
C2
C1
123
456
N
L
L
L N
Ext1
max. 100 m
max. 100 m
Ext2
Data
RC DCF
– +
Lux
max. 100 m
Strip cable to 8 mm (max. 9)
Insert cable in the open DuoFix® plug-in terminal at 45°
L2 cables per terminal position possible
To open the DuoFix® plug-in terminal, press screwdriver
downwards
Disconnecting the cable
Use the screwdriver to push the load line connection
opener downwards
Probleemoplossing Theben LUNA 121 top2 RC AL
Als je de handleiding al zorgvuldig hebt gelezen maar geen oplossing voor je probleem hebt gevonden, vraag dan andere gebruikers om hulp
Specificaties
| Soort bediening: | Knoppen |
| Kleur van het product: | Blue, White |
| Breedte: | 35.8 mm |
| Diepte: | 69.2 mm |
| Hoogte: | 90.1 mm |
| Internationale veiligheidscode (IP): | IP20 |
| Type timer: | Wekelijkse timer |
| Certificering: | VDE |
| Klok functie: | Ja |
| Maximaal vermogen: | 2600 W |
| Aantal kanalen: | 1 kanalen |
| AC-ingangsspanning: | 230 - 240 V |
| AC-ingangsfrequentie: | 50 - 60 Hz |
| Bedrijfstemperatuur (T-T): | -30 - 55 °C |
| Type beeldscherm: | Digitaal |
| Aantal modules: | 2 |
| Lichtgevoeligheid: | 99000 Lux |
