ZM REMOTE CONTROLLER CONNECTION
INSTRUCTIONS (Supplementary)
When using the ZM Remote controller (ZM-9011, ZM-9012, ZM-9013, or ZM-9014 Remote
Control Panel), be sure to read the separate instruction manual in conjunction with this
supplementary manual.

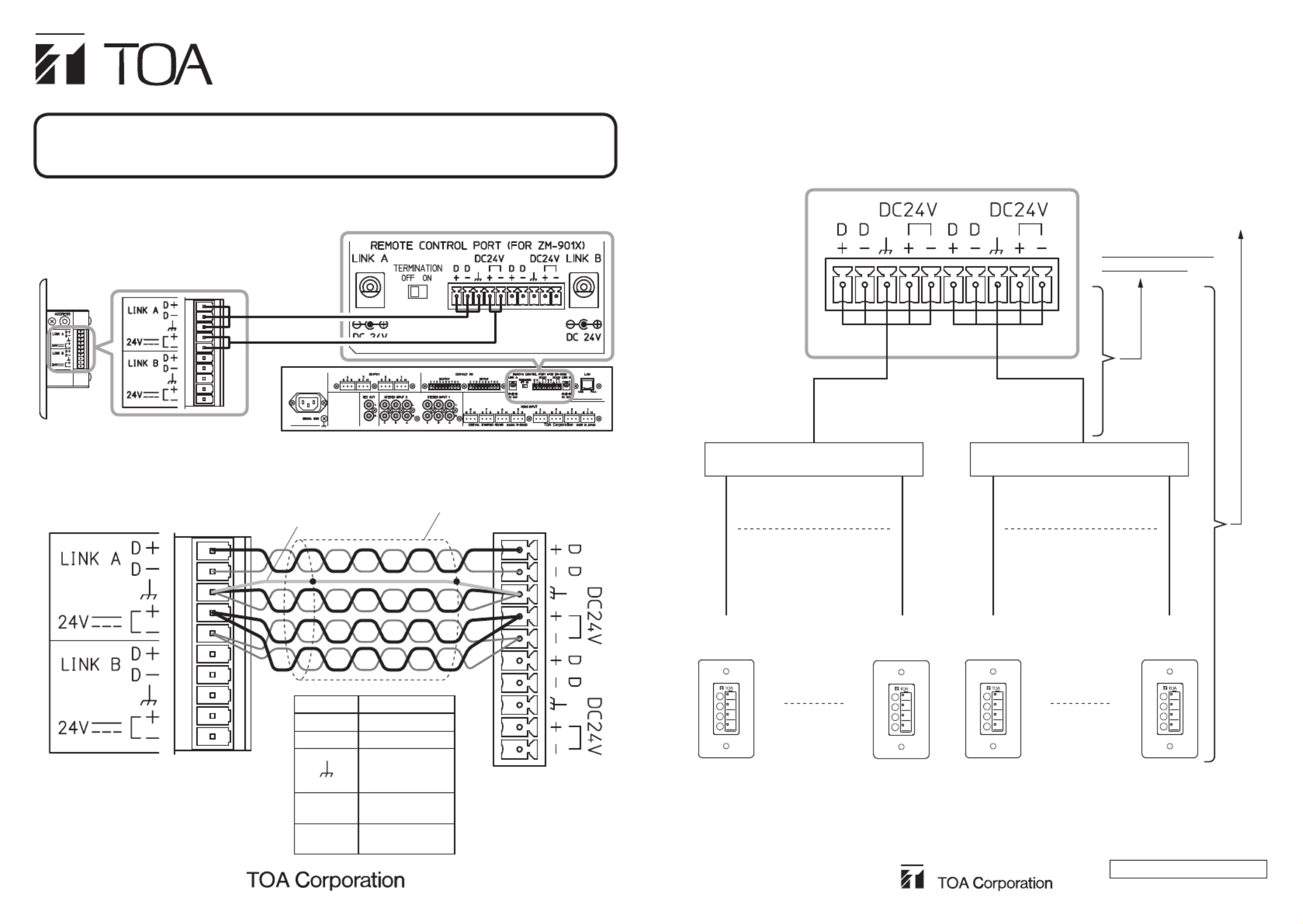

1. CONNECTION
(Example of LINK A connections)
M-864D
Side view of the ZM
Remote controller
※
Notes
•Use the shielded Category 5 twisted pair LAN cable forconnections betweentheZM Remote
controllerandtheM-864DDigitalStereoMixer(※markasshownabove).
•Connectallcablesasshowninthewiringdiagrambelow.
Shield
Shielded wire
ZM 9011/9012/9013/9014 M-864D
Terminal Cable (Color)
D+ White/Orange
D− Orange
White/ Green
Green
Shield
24V+ White/Blue
White/Brown
24V– Blue
Brown
URL:http://www.toa.jp/
133-05-00001-00
2. CABLE DISTANCE
Note
When2ormoreZMRemotecontrollersareconnectedinastartopology,keepeachcablelength
within 10 m (33 ft) from the M-864D to a branch point.
(When connecting 16 ZM Remote controllers)
LINK A LINK B
ZM Remote
controller (1) (8)
Connection terminal Connection terminal
(9) (16)
Allowable total cable length
of wiring is 800 m (870 yd).
M-864D
Max. 10 m (33 ft) to
a branch point
Probleemoplossing Toa ZM-9013
Als je de handleiding al zorgvuldig hebt gelezen maar geen oplossing voor je probleem hebt gevonden, vraag dan andere gebruikers om hulp
Specificaties
| Kleur van het product: | Wit |
| Ingebouwd display: | Nee |
| Gewicht: | 374 g |
| Breedte: | 120 mm |
| Diepte: | 50.5 mm |
| Hoogte: | 127 mm |
| Materiaal behuizing: | Staal |
| LED-indicatoren: | Status |
| Ethernet LAN: | Ja |
| Interface: | Bedraad |
| Merkcompatibiliteit: | TOA |
| Aantal knoppen: | 8 |
| Maximumbereik: | - m |
| Backlight toetsen: | Nee |
| Ingebouwde accu: | Nee |
| Stroomverbruik: | 50 mA |
| Compatibele producten: | 9000M2 Series amplifier or M-864D\nin conjunction with the RC-001T Remote control module or M-864D |
| Input type: | Drukknopen |
| juiste gebruik afstandsbediening: | Audio |
| Bedrijfstemperatuur (T-T): | 0 - 40 °C |
| Relatieve vochtigheid in bedrijf (V-V): | 35 - 80 procent |
