CoolerMaster MWE Gold 550 Handleiding
Hier is de CoolerMaster MWE Gold 550 (Computervoeding) gebruikershandleiding. 2 pagina's in taal Engels met een gewicht van 2.3 Mb. Als u geen antwoorden op uw probleem kunt vinden Vraag het onze community.

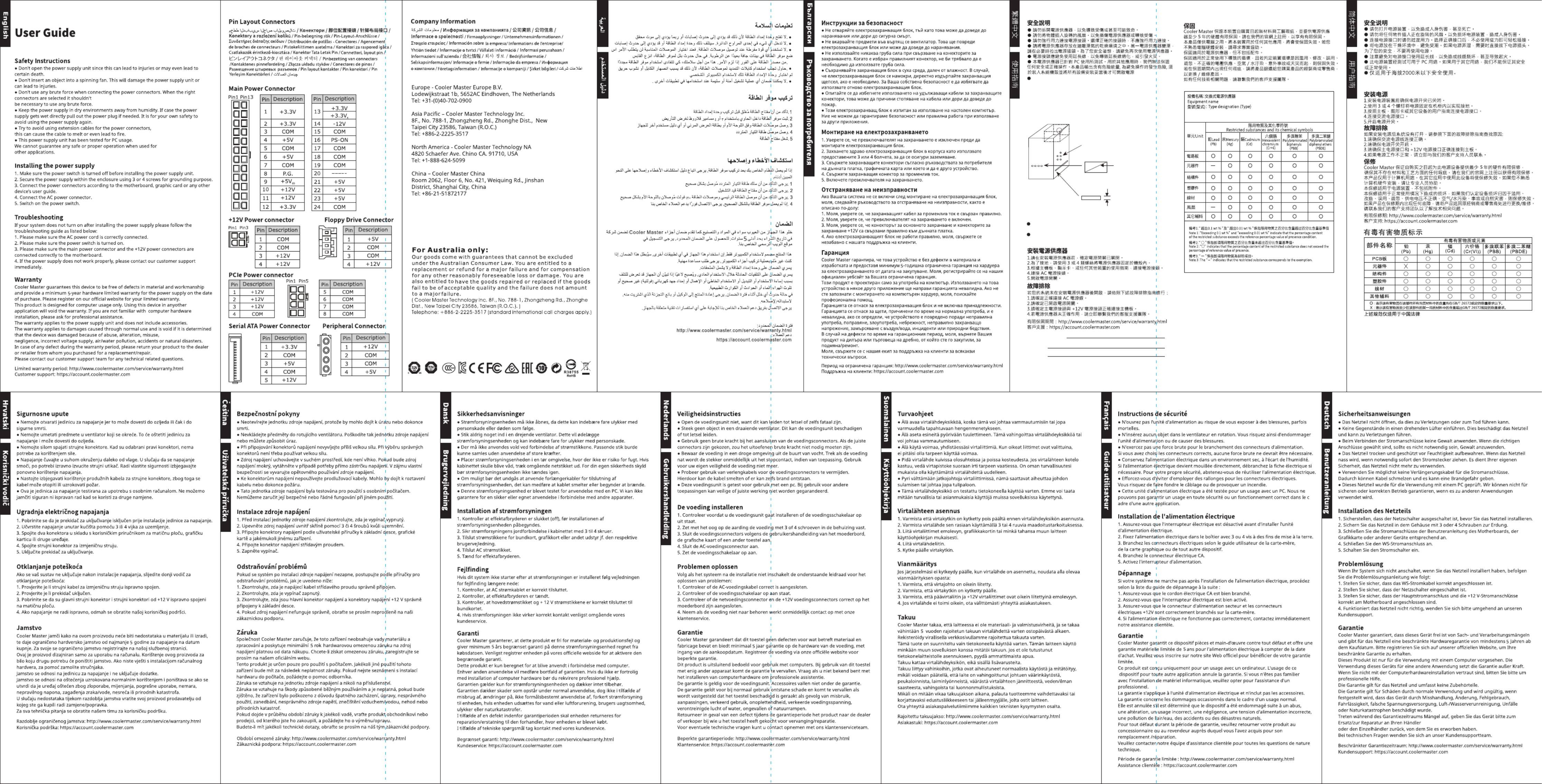

Pagina 1/2
MWE Gold 550/650/750
Ver 1.0 2018/02
MPY-5501-ACAAG,MPY-6501-ACAAG,MPY-7501-ACAAG
MPY-5501-AFAAG,MPY-6501-AFAAG,MPY-7501-AFAAG
驗證登錄申請人： 酷碼科技股份有限公司
地 址： 新北市中和區中正路788-1號8樓
聯絡人： 林仁政
為了保護使用者及防火的目的，安裝此交換式電源供應器時，必須安裝
於符合下列各項要求的外殼中，並且安裝妥善後，才可接上電源。
1. 外殼材質須為防火外殼。
2. 外殼的上方及側邊之圓形開孔，最大內徑不可大於5mm。
3. 外殼的上方及側邊之長條型開孔，對角線距離不可大於5mm； 若寬
度小於1mm，則長度不受限制。
4. 外殼底部不可有開孔。
本產品輸出含有危險能量，為避免操作時發生危險，須於裝入系統機
殼並將所有設備安裝妥當後才可開啟電源。
本產品之電源輸出非屬電力限制型電源，請連接使用具防火外殼之周
邊，以避免火災危險發生。
對角線不大於
5mm
寬度小於 1mm 則長度不限
直徑不大於
5mm
O pening hat dos t not ex eed 5mm in any dic mension
O pening hat dos t not exceed 1mm in wid th regardless f lengo th
Probleemoplossing CoolerMaster MWE Gold 550
Als je de handleiding al zorgvuldig hebt gelezen maar geen oplossing voor je probleem hebt gevonden, vraag dan andere gebruikers om hulp
Specificaties
| Kleur van het product: | Zwart |
| Gewicht: | 2070 g |
| Breedte: | 150 mm |
| Diepte: | 140 mm |
| Hoogte: | 86 mm |
| Geluidsniveau: | - dB |
| Gewicht verpakking: | 2350 g |
| Breedte verpakking: | 194 mm |
| Diepte verpakking: | 276 mm |
| Hoogte verpakking: | 120 mm |
| Stroom: | 6.3 A |
| Bedoeld voor: | PC |
| Aantal ventilatoren: | 1 ventilator(en) |
| Stroomspanning bescherming: | Over power, Over voltage, Short circuit, Under voltage, Overheating |
| 80 PLUS certificatie: | 80 PLUS Gold |
| Mean time between failures (MTBF): | 100000 uur |
| Totaal vermogen: | 550 W |
| Efficientie: | 90 procent |
| (Buitenste) hoofdverpakking hoogte: | 220 mm |
| (Buitenste) hoofdverpakking breedte: | 290 mm |
| (Buitenste) hoofdverpakking lengte: | 620 mm |
| Hoeveelheid per (buitenste) hoofdverpakking: | 5 stuk(s) |
| Producten per pallet: | 16 stuk(s) |
| AC-ingangsspanning: | 100 - 240 V |
| AC-ingangsfrequentie: | 50 - 60 Hz |
| Bedrijfstemperatuur (T-T): | 0 - 45 °C |
| Ventilator diameter: | 120 mm |
| Aansluiting voor diskettestation: | Ja |
| Supported motherboard form factors: | ATX |
| Motherboard power connector: | 20+4 pin ATX |
| Peripheral (Molex) power connectors (4-pin): | 3 |
| Vormfactor van de voeding (PSU): | ATX |
| Bearing technologie: | LDB |
| Power Factor Correctie (PFC) type: | Actief |
| Gecombineerd vermogen (+3.3V): | 100 W |
| Gecombineerd vermogen (+12V): | 549.6 W |
| Gecombineerd vermogen (+5V): | 100 W |
| Max huidige output (+3.3V): | 15 A |
| Max huidige output(+12V): | 45.8 A |
| Max huidige output (+5V): | 15 A |
| Max huidige output (-12V): | 0.3 A |
| Max huidige output (+5Vsb): | 2.5 A |
| Gecombineerd vermogen (-12V): | 3.6 W |
| Gecombineerd vermogen(+5Vsb): | 12.5 W |
| Aantal SATA power connectors: | 4 |
| Floppy drive power connector: | 1 |
| ATX version: | 2.31 |
| Houd-tijd: | 14 ms |
| PCI Express power connectors (6+2 pin): | 2 |
| CPU power connector (4+4 pin): | Ja |
| Lengte SATA-stroomkabel: | 760 mm |
| Lengte stroomkabel moederbord: | 610 mm |
| Lengte PCI Express-stroomkabel: | 720 mm |
| Lengte CPU-stroomkabel: | 650 mm |
| PCI Express connector: | Ja |
| Vertragingsbereik Power Good-signaal: | 100 - 500 ms |
| Lengte stroomkabel randapparaat (Molex): | 760 mm |
