INSTALLATION INSTRUCTIONS NK194B
© Panduit Corp. 2007
For Technical Support: www.panduit.com/resources/install_maintain.asp
N KET EY
NETWORK COMPONENTS
CONTRACTOR GRADE
Page 1 of 2

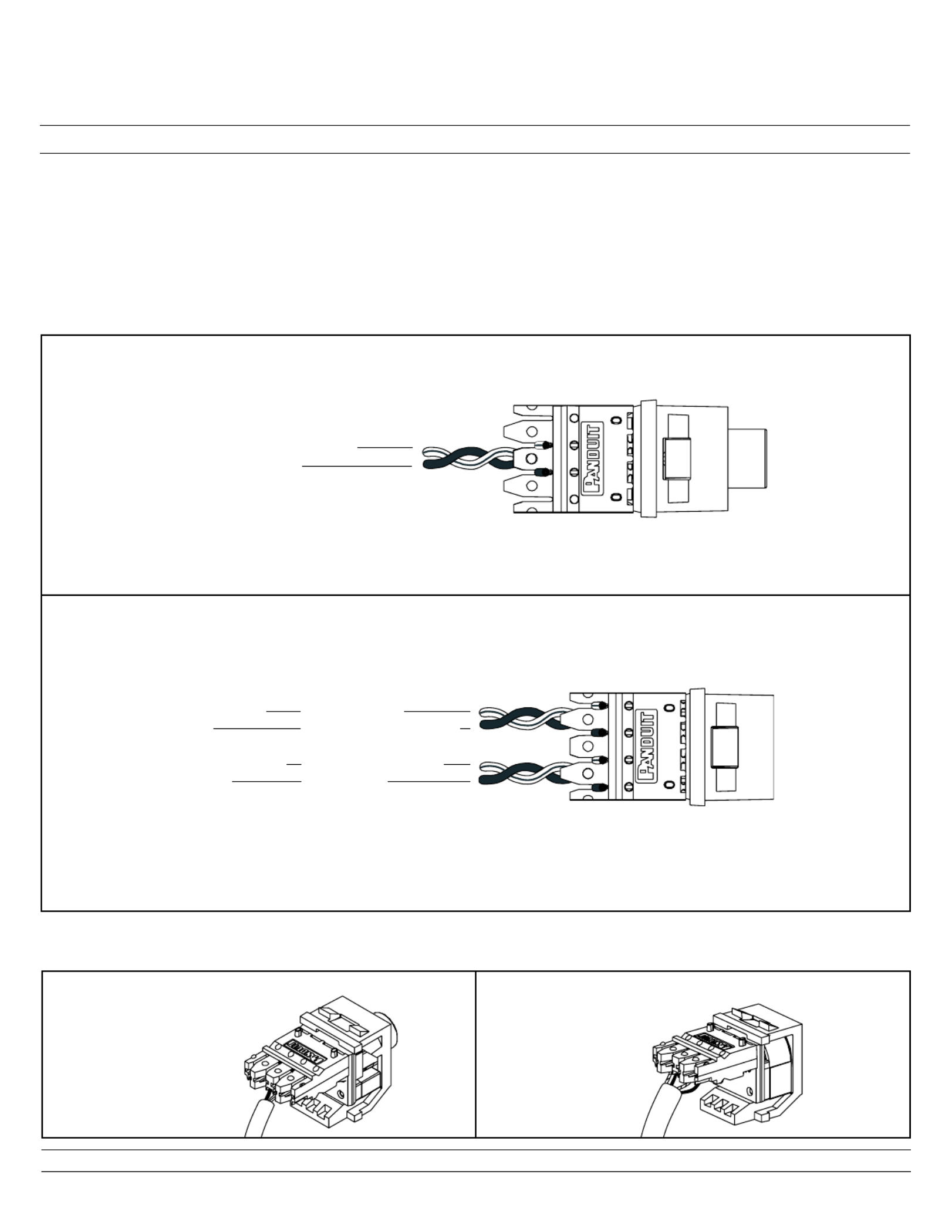

TERMINATION INSTRUCTIONS
Signal Ground
RCA Module
S-Video Module
Chrominance
Chrominance Ground
Luminance Ground
Luminance
Remove approximately 1" of cable jacket. (CAUTION: Do not damage conductors.) Fan out twisted pairs for
termination.
S-Video Module RCA Module
STEP 1
Use the PDT110 Single Wire Punchdown tool to punchdown conductors in the orientation shown.
Modules should appear as shown below when terminated.
Signal
STEP 2
Signal and Signal Ground use one twisted pair
Chrominance and Chrominance Ground use one twisted pair
Luminance and Luminance Ground use one twisted pair
N KET EY RCA and S-Video
110 Style Punchdown Modules
Part Numbers: NKSPM**, NKRPM***, NKSPB
(UTP Cable)
White / Blue
Blue
White / Orange
Orange
